紅外遙控接收裝置的硬件電路有很多種,它們各有特色。如果你是一個狂熱的電子愛好
者,那么你肯定熱衷于自己動手來制作這樣一個裝置,其中的樂趣是別人所無法理解的。如
果你僅僅是一個電腦愛好者,而對電子技術并不熟悉,那你可以購買這樣一個裝置,同樣能
享受到坐在沙發上遙控電腦的樂趣。


1.完全采用數字電路的版本

元件列表:

U1 - 74HC14
U2 - 74HC132
U3 - IS1U60L or GP1U52X
U4 - 74HC393
U5 - 74HC165
U6 - DS14C232 or MAX232

電阻 R1,2 - 1K 微調電阻 R3 - 22K

電容 C1,2 - 1 nF / C3 - 4.7 nF / C4-7 - 1 uF



    該電路在遠距離使用時,工作效果較好。你可以試著去掉外接電源,從串口獲得電源,
從而簡化電路(未測試)。

簡單說明

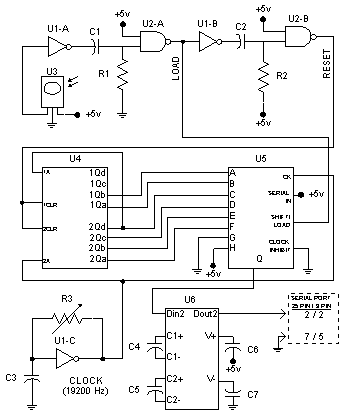

   電路檢測數字信號的每個周期并發送到計算機串口。時鐘電路由U1-c、R3、C3組成。當
U1a的反相輸出端產生一個從低電平到高電平的躍變時,U2a的與非門與C1-R1組成的電路將
產生一個窄的低電平脈沖。這個脈沖將影響移位寄存器從而載入記數器數據,并自動送入串
口。同時,這個脈沖經U1b反轉,這個高電平到低電平的躍變通過U2b、C2、R2后產生一個窄
的高電平脈沖,此脈沖使記數器復位。時序圖如下所示,并非真實比例(實際上,紅外信號
的周期遠大于脈沖周期)

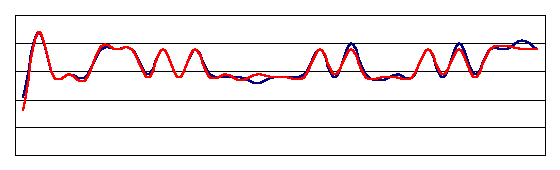

這是兩個不同的數據:





這是兩個相同的數據:




由圖可見,給出允許的誤差范圍,程序就可以識別相同的數據。 疑難解析 “我的接收裝置無法區分同一遙控器的任意兩個按鍵？” 首先需要確認時鐘電路的頻率是否為19200Hz左右。如果你無法獲得信號,請試一下另 外的軟件,如SerialWatcher,并且改變時鐘電路中微調電阻的阻值。我的電路最后確定的 阻值是15500歐,由于電子元器件的離散性,這個阻值會有所不同。 檢查串口的速率應為19200而非9600。 關閉房間內的燈光。周圍的光線達到某種強度時會影響接收電路。 樣品圖片 　 這是一張圖片的質量稍差一些,但我們至少可以看出電路的大概樣子。串口電纜是從一 個“死老鼠”身上拆下來的。紅外接收頭在電路的反面。集成電路的型號從右到左依次是: 74HC132,74HC14,74HC393,74HC165,時鐘電路,DS14C232以及電容。 大個的電容是電源 濾波電容。

　轉載自EDIY
