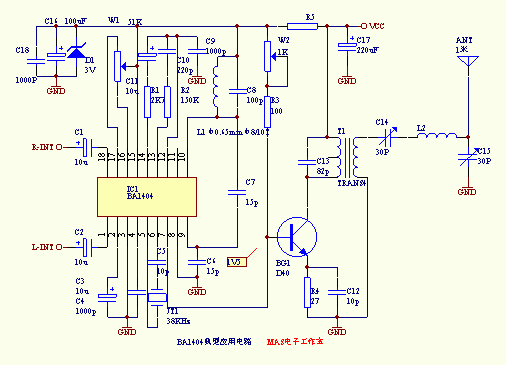

本文向大家介紹一種以BA1404為核心的小型立體聲調頻發射機,因為好多朋友對他非常熱衷,向我問及它的資料,所以就把它放了上來。其實關于BA1404應用在許多電子雜志和報刊上多有介紹,算不上什么新鮮,但他確實很實用。

用他你就可以制作一臺自己的小型立體聲廣播電臺了!需要注意的是原圖中功率放大級所用三極管為 2SC8050其實大家都知道2SC8050的最高頻率為100MHz左右,在這里使用是很不恰當的,會因過大的功率損耗而急劇發燒而在短時間燒毀,倒不如用國產的3DG130C或3DG12C等國產的中功率管加以散熱帽效果來的好,如用臺灣產的D40、D50等發射專用管的話效果會更好,只是工作點需要從新調整。注:由于本人疏忽功放級沒有連上電源,應將T1上部連接至+4.5-6V電源端在上次電路圖的基礎上增加了輸出濾波電路,使電路更加完善,頻率性能更好。
