如果給你家里的臺燈加裝一個感應式觸摸開關,在使用時不僅能給你帶來樂趣,還能使你在使用時更加方便。
　　工作原理

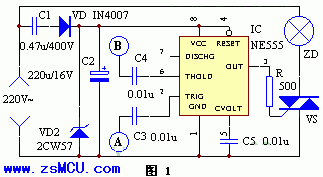

　　該裝置電路見圖1。當人手碰一下金屬觸片A,人體上的雜波信號便通過C3加到時基電路的②腳,②腳被觸發,整個觸發器翻轉,③腳輸出高電平,輸出經限流電阻R加到可控硅控制極,可控硅VS導通,ZD點亮。
　　需要關燈時,用手碰一下金屬片B,感應信號經C4加到時基電路的⑥腳,⑥腳被觸發,③腳輸出低電平,可控硅失去觸發電流而截止,電燈熄滅。電路中的C3、C4是耦合電容,又能防止因個別元件的破壞而造成的麻電現象。電路中的C1、C1、VD、VDW組成6V直流供電電源。

　　元器件選擇與制作
　　元器件清單見下表。
