五一電子閱讀：《常用資料》—《74HC595 的實際應用與編程》

74HC595具有一個8位串行輸入并行輸出的移位寄存器和一個8位輸出鎖存器。

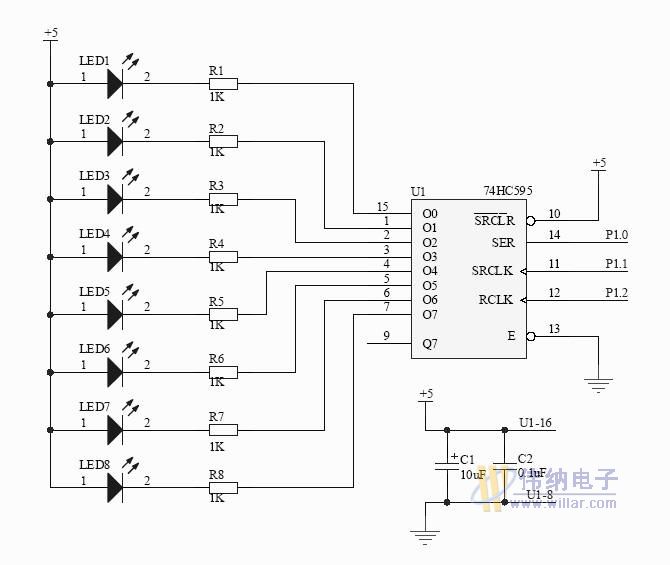

應用電路圖:

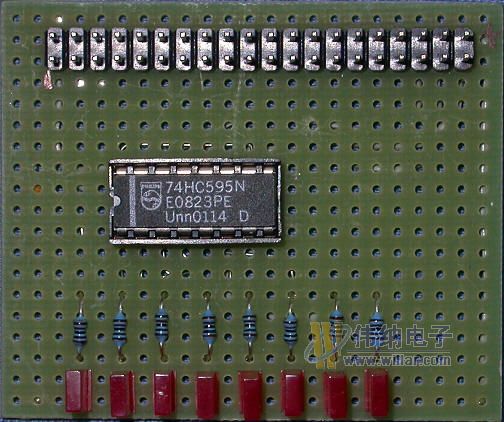

自制實驗電路板:

使用一根40線的硬盤連接線將自制電路板與ME300的仿真接口連接即可進行實驗。

;================================================
;74HC595 走馬燈演示程序

;創作日期:2006/01/02
;創作者: gguoqing
;================================================

         SDATA_595 EQU P1.0   ;串行數據輸入
         SCLK_595   EQU P1.1   ;移位時鐘脈沖
         RCK_595    EQU P1.2   ;輸出鎖存器控制脈沖

;================================================

               ORG 0000H
               LJMP MAIN
               ORG 0030H

;================================================
MAIN:
                MOV SP,#60H
                MOV R0,#0FEH
MAIN1:
                CALL OUT_595
                CALL DELAY
                MOV A,R0
                RL A
                MOV R0,A
                JMP MAIN1
;---------------------------------------------------------------
;輸出鎖存器輸出數據子程序
;---------------------------------------------------------------
OUT_595:
                LCALL WR_595
                CLR RCK_595
                NOP
                NOP
                SETB RCK_595      ;上升沿將數據送到輸出鎖存器
                NOP
                NOP
                NOP
                CLR RCK_595
                RET
;--------------------------------------------------------------
;移位寄存器接收數據子程序
;--------------------------------------------------------------
WR_595:
                MOV R4,#08H
                MOV A,R0
WR_LOOP:
                RLC A
                MOV SDATA_595,C
                SETB SCLK_595       ;上升沿發生移位
                NOP
                NOP
                CLR SCLK_595
                DJNZ R4,WR_LOOP
                RET
;--------------------------------------------------------------
;延時子程序
;--------------------------------------------------------------
DELAY:
                MOV R5,#03H
DEL0:
                MOV R6,#0FFH
DEL1:
                MOV R7,#0FFH
                DJNZ R7,$
                DJNZ R6,DEL1
                DJNZ R5,DEL0
                RET
;---------------------------------------------------------------
                END
