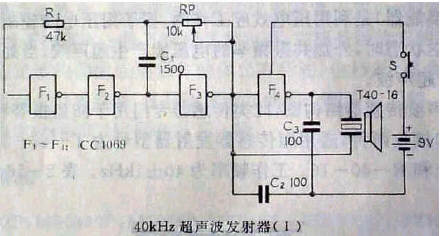

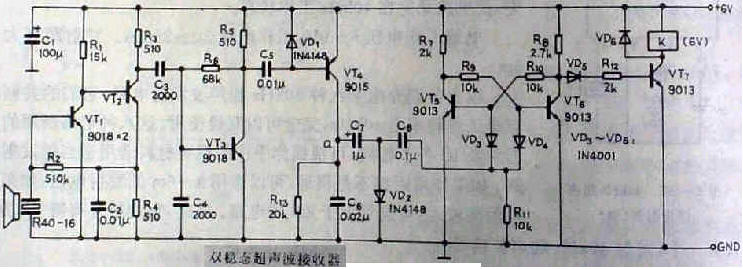

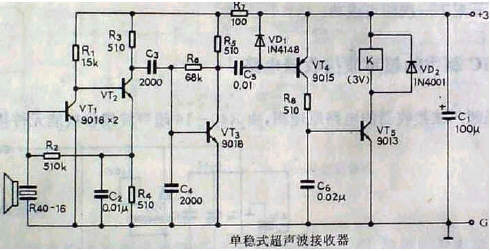

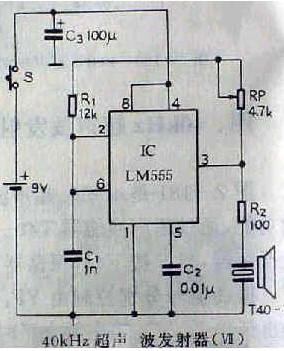

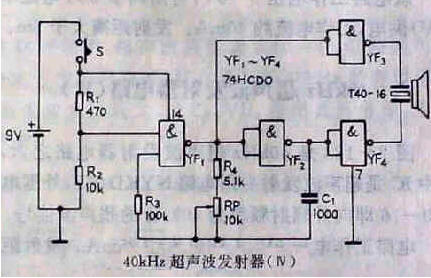

40kHZ超聲波發射電路(1)    　　40kHZ超聲波發射電路之一,由F1~F3三門振蕩器在F3的輸出為40kHZ方波,工作頻率主要由C1、R1和RP決定,用RP可調電阻來調節頻率。 F3的輸出激勵換能器T40-16的一端和反向器F4,F4輸出激勵換能器T40-16的另一端,因此,加入F4使激勵電壓提高了一倍。電容C3、C2平衡F3和F4的輸出,使波形穩定。電路中反向器F1~F4用CC4069六反向器中的四個反向器,剩余兩個不用(輸入端應接地)。電源用9V疊層電池。測量F3輸出頻率應為40kHZ±2kHZ,否則應調節RP。發射超聲波信號大于8m。 40kHZ超聲波發射電路(2)  　　40kHZ超聲波發射電路之二,電路中晶體管VT1、VT2組成強反饋穩頻振蕩器,振蕩頻率等于超聲波換能器T40-16的共振頻率。T40-16是反饋耦合元件,對于電路來說又是輸出換能器。T40-16兩端的振蕩波形近似于方波,電壓振幅接近電源電壓。S是電源開關,按一下S,便能驅動T40-16發射出一串40kHZ超聲波信號。電路工作電壓9V,工作電流約25mA。發射超聲波信號大于8m。電路不需調試即可工作。 40kHZ超聲波發射電路(3)  　　40kHZ超聲波發射電路之三,由VT1、VT2組成正反饋回授振蕩器。電路的振蕩頻率決定于反饋元件的T40-16,其諧振頻率為40kHZ±2kHZ。頻率穩定性好,不需作任何調整,并由T40-16作為換能器發出40kHZ的超聲波信號。電感L1與電容C2調諧在40kHZ起作諧振作用。本電路適應電壓較寬(3~12V),且頻率不變。電感采用固定式,電感量5.1mH。整機工作電流約25mA。發射超聲波信號大于8m。 40kHZ超聲波發射電路(4)  　　40kHZ超聲波發射電路之四,它主要由四與非門電路CC4011完成振蕩及驅動功能,通過超聲換能器T40-16輻射出超聲波去控制接收機。其中門YF1與門YF2組成可控振蕩器,當S按下時,振蕩器起振,調整RP改變振蕩頻率,應為40kHZ。振蕩信號分別控制由YF4、YF3組成的差相驅動器工作,當YF3輸出高電平時,YF4一定輸出低電平;YF3輸出低電平時,YF4輸出高電平。此電平控制T40-16換能器發出40kHZ超聲波。電路中YF1~YF4采用高速CMOS電路74HC00四與非門電路,該電路特點是輸出驅動電流大(大于15mA),效率高等。電路工作電壓9V,工作電流大于35mA,發射超聲波信號大于10m。 40kHZ超聲波發射電路(5)  　　40kHZ超聲波發射電路之五,由LM555時基電路及外圍元件構成40kHZ多諧振蕩器電路,調節電阻器RP阻值,可以改變振蕩頻率。由LM555第3腳輸出端驅動超聲波換能器T40-16,使之發射出超聲波信號。電路簡單易制。電路工作電壓9V,工作電流40~50mA。發射超聲波信號大于8m。LM555可用NE555直接替代,效果一樣。 雙穩態超聲波接收機電路 　　由于單穩態接收機無記憶功能,所以不能用在家用電器的開與關中,適用面不寬。是一種雙穩態超聲波接收機電路,它的前級電路同圖2-186電路完全一樣,只是執行電路不同。 　　電路中,由VT5、VT6及相關輔助元件構成雙穩態電路,當VT4每導通一次(發射機工作一次),觸發信號經C7、C8向雙穩電路送進一個觸發脈沖,VT5、VT6狀態翻轉一次,當VT6從截止狀態轉變成導通狀態時,VD5截止,VT7截止,繼電器K釋放; 當再來一個觸發信號時,VT6由導通轉變為截止狀態,VD5導通,VT7導通,繼電器K吸合......由于增加了雙穩電路,使之用于電燈、電扇、電視等電器遙控成為現實。調試時,在a點與+6V(電源)之間用導線快速短路一下后松開,繼電器應吸合(或釋放),再短路一下松開,繼電器應釋放(或吸合),如果繼電器無反應,請檢查雙穩電路元件焊接質量和元件參數。一般情況下一次即可成功。 單穩式超聲波接收器電路 　　單穩式超聲波接收器電路原理圖,超聲波換能器R40-16諧振頻率為40kHZ,經R40-16選頻后,將40kHZ以外的干擾信號衰減,只有諧振于40kHZ的有用信號(發射機信號)送入VT1~VT3組成的高通放大器放大,經C5、VD1檢出直流分量,控制VT4、VT5組成的電子開關帶動繼電器K工作。由于該電路僅作單路信號放大,當發射機每發射一次超聲波信號時,接收機的繼電器吸合一次(吸合時間同發射機發射信號時間相同),無記憶保持功能�？捎米鳠o線遙控攝象機快門控制、兒童玩具控制、窗簾控制等。電路中VT1β≥200,VT2β≥150,其他元件自定。電路不需調試即可工作。如靈敏度和抗干擾不夠,可檢查三極管的β值與電容C4的容量是否偏差太大。經實測,配合相應的發射機,遙控距離可達8m以上。在室內因墻壁反射,故沒有方向性。電路工作電壓3V,靜態電流小于10mA。
