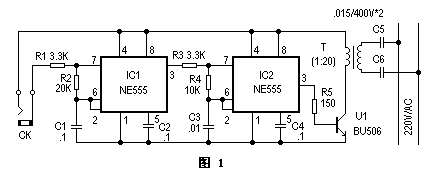

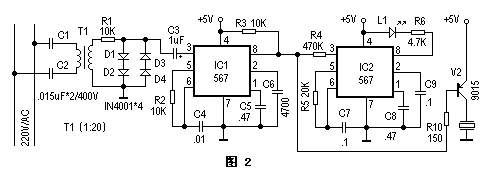

這里介紹的報警器無需外接傳需線路,靠電力線路傳需報警信號。并可設置多處報警點以對某點警情進行聲、光報警。用途廣泛。 　　工作原理 　　該報警器由發射和接收顯示兩部分組成。反射電路原理如圖1所示。它是由兩塊555時基電路組成的兩個不同頻率的振蕩電路。當CK兩端短路時(短路式報警探頭信號),第一塊(IC1)555構成低頻振蕩電路,頻率F1主要由C1、R2決定,3腳輸出頻率為F1的低頻信號。當IC1的3腳輸出高電平時,第二塊(IC2)555構成的高頻振蕩電路工作,其振蕩頻率F2主要由C3、R4決定,且F2遠大于F1,這樣在IC2的3腳輸出為F2的脈沖調制信號。該調制信號通過由V1、T、C5、C6組成的驅動電路在電力線上產生高頻調制脈沖,高頻調制脈沖電壓由傳輸距離選擇。 　　接收顯示電路原理如圖2所示。它由多個頻率識別電路組成。當電力線路上有報警的高頻調制脈沖出現時,通過T1升壓變壓器的變壓及限流電阻R1和D1~D4的限幅將信號送入第一個頻率鎖相環模塊(IC1)567的3腳,再由該頻率鎖相環所組成的頻率識別電路(R2、C4)決定識別頻率值。然后在IC1的輸出端8腳便可接調出頻率為F1的低頻頻率。該輸出頻率一路送至V2組成的驅動電路以驅動蜂鳴器HD工作以產生聲音報警;另一路送至第二個頻率識別電路(IC2)。同理,調整R5、C7的數值,使第二個頻率解調電路能接調出F1的頻率,則(IC2)輸出8腳由高電平,L1發光即表示出該發射電路的方位出現警情。 　　元件選擇及電路調整 　　圖1和圖2中的升壓變壓器采用小型音頻變壓器,其匝比為1:20。圖1中的驅動管V1選用BU506功率開關管(輸出電流為500mA)。圖1的C5、C6和圖2的C1、C2必須選用耐壓值大于400V的電容器。圖1中的CK用于連接報警探頭;HD選用電壓為5V的成品蜂鳴器。 　　由于整機電路與電力線連接,在調整發射電路的頻率和接收電路的頻率接調時應特別注意安全。該報警器僅適用于電力線在同一個變壓器的范圍,此時傳輸距離可到3Km。
