光電耦合器具有體積小、使用壽命長、工作溫度范圍寬、抗干擾性能強．無觸點且輸入與輸出在電氣上完全隔離等特點,因而在各種電子設備上得到廣泛的應用．光電耦合器可用于隔離電路、負載接口及各種家用電器等電路中．下面介紹最常見的應用電路．
    1.組成開關電路

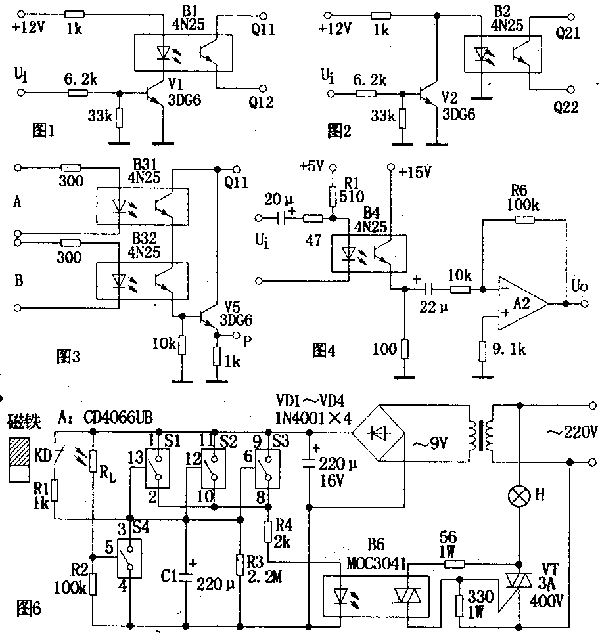

    圖1電路中,當輸入信號ui為低電平時,晶體管V1處于截止狀態,光電耦合器B1中發光二極管的電流近似為零,輸出端Q11、Q12間的電阻很大,相當于開關“斷開”;當ui為高電平時,v1導通,B1中發光二極管發光,Q11、Q12間的電阻變小,相當于開關“接通”．該電路因Ui為低電平時,開關不通,故為高電平導通狀態．同理,圖2電路中,因無信號(Ui為低電平)時,開關導通,故為低電平導通狀態．
    2．組成邏輯電路
    圖3電路為“與門”邏輯電路。其邏輯表達式為P=A．B.圖中兩只光敏管串聯,只有當輸入邏輯電平A=1、B=1時,輸出P=1．同理,還可以組成“或門”、“與非門”、“或非門”等邏輯電路．
    3．組成隔離耦合電路
    電路如圖4所示．這是一個典型的交流耦合放大電路．適當選取發光回路限流電阻Rl,使B4的電流傳輸比為一常數,即可保證該電路的線性放大作用。

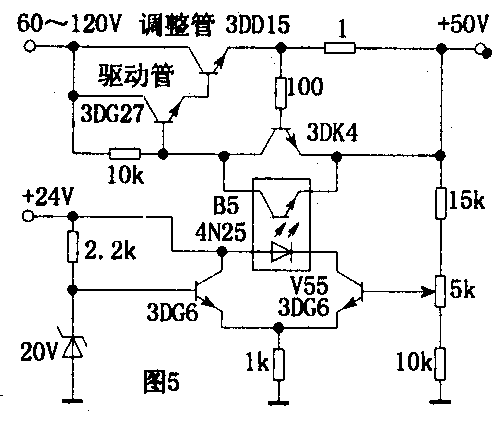

    4．組成高壓穩壓電路
    電略如圖5所示．驅動管需采用耐壓較高的晶體管(圖中驅動管為3DG27)。當輸出電壓增大時,V55
的偏壓增加,B5中發光二極管的正向電流增大,使光敏管極間電壓減小,調整管be結偏壓降低而內阻增大,使輸出電壓降低,而保持輸出電壓的穩定．
    5.組成門廳照明燈自動控制電路
    電路如圖6所示。A是四組模擬電子開關(S1~S4):S1,S2,S3并聯(可增加驅動功率及抗干擾能力)用于延時電路,當其接通電源后經R4,B6驅動雙向可控硅VT,VT直接控制門廳照明燈H;S4與外接光敏電阻Rl等構成環境光線檢測電路。當門關閉時,安裝在門框上的常閉型干簧管KD受到門上磁鐵作用,其觸點斷開,S1,S2,S3處于數據開狀態。晚間主人回家打開門,磁鐵遠離KD,KD觸點閉合。此時9V電源整流后經R1向C1充電,C1兩端電壓很快上升到9V,整流電壓經S1,S2,S3和R4使B6內發光管發光從而觸發雙向可控硅導通,VT亦導通,H點亮,實現自動照明控制作用。房門關閉后,磁鐵控制KD,觸點斷開,9V電源停止對C1充電,電路進入延時狀態。C1開始對R3放電,經一段時間延遲后,C1兩端電壓逐漸下降到S1,S2,S3的開啟電壓(1.5v)以下,S1,S2,S3恢復斷開狀態,導致B6截止,VT亦截止,H熄來,實現延時關燈功能。
