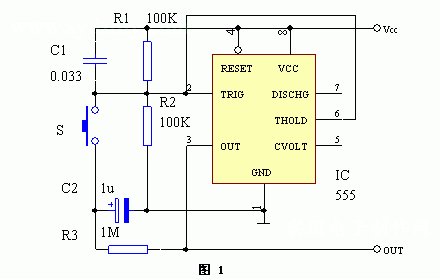

用常見的555時基集成電路做雙穩開關,具有線路簡潔、動作可靠、輸出電流大的優點,可直接驅動繼電器類負載,實現用一只輕觸鍵控制負載的通斷。 　　電路見圖1(點擊下載原理圖)。電路剛通電時,C1的存在使IC(555)⑥腳獲得一正脈沖,其③腳輸出低電平,此時C2上無電壓。按一下輕觸鍵S,C2上“0”電平作用于IC的②腳,③腳翻轉為高電平,通過R3對C2充電。S釋放后,C2充電到Vcc,而IC的②、⑥腳被R1、R2偏置于1/2Vcc,③腳高電平狀態保持不變。再按一下S,C2上電壓使IC⑥腳電壓大于2/3Vcc,③腳又翻轉為低電平。S釋放后,C2上電壓通過R3、IC③腳放電,②、⑥腳的電壓仍為1/2Vcc,③腳低電平的狀態可維持不變。由此可見,每按S一次,IC③腳高、低電平就變換一次。 　　本雙穩開關只要每次按鍵的時間不超過1秒,就能正常實現IC③腳高低電平的變換。但如果按住S不放,則IC③腳高低電平不斷變化。
