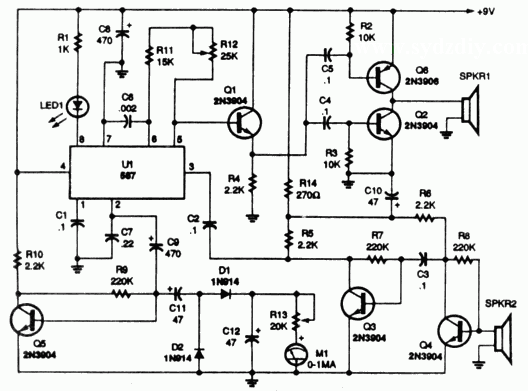

圖中SPKR1和SPKR2均為壓電高音喇叭,用來發送和接收超聲波。電路核心為567鎖相環集成電路,完成發送和接收的雙重功能。第⑤腳為方波輸出,其頻率由R12調整,送至Q1后,由其發射極耦合至由Q2和Q6組成的功放部分,最后推動SPKR1向外送出超聲波。接收超聲波由另一只喇叭SPKR2完成,經Q3和Q4的兩級高增益放大后送至第③腳,只要接收信號頻率在567的帶寬之內,LEDl便可發光。 　　567的調頻輸出腳為第2腳,信號由此腳經電容C9送至超低頻單晶體管放大級Q5的基極,放大后集電極經電阻R9送至倍壓整流電路 Cll、D2、D1、C12和R13、M1,使FM信號變成模擬電壓在M1上讀出,M1為0—lmA模擬表。 　　工作時,發送部分和接收部分同時進行,將SPKRl和SPKR2同方向對準檢測目標,彼此相距約為0.3米。若目標不動,則收到的超聲頻率與發送頻率相同,FM輸出為零,M1無讀數。若目標移動,則根據多普勒效應按收頻率比發送頻率或高或低,FM輸出不再是零,移動越快,讀數越大。若倍壓整流電路改接成耳機,則根據聲音高低還可辨別移動的方向。
