該話筒采用直接調頻方式,中心頻率為90MHz,發射功率約0.5W,最大頻偏士50kHz,發射距離不小于50米。

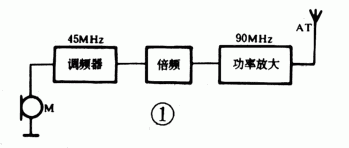

　　電路方框圖

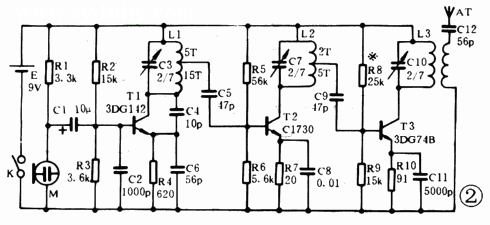

　　其方框圖及原理圖如圖1、2所示。駐極體話筒產生的音頻信號作用于調制器T1的發射結作為調制電壓。該電壓的大小直接改變著晶體管發射結的結電容,結電容作為回路參數的一部分,其fo約在45MHz左右,經過倍頻使輸出頻率提高到90MHz左右,該調頻信號經高頻功放放大后,由天線發射出去。

　　電路原理

　　調制信號由話筒M(CRZ-22)經C1耦合至調制器的基極,R1為話筒M的負載電阻。 調制器由T1、R2、R3、C2、C3、C4、C6和L1組成共基極電
容三點式振蕩電路。該電路由于基極接有C2,對高頻是基極接地,對音頻則是集電極接地(集電極經L1接電源),集電結電容Cc實際上并聯在振蕩回路兩端,因此,隨音頻信號變化,振蕩頻率也相應變化,從而獲得調頻信號。
　　電路特點
　　1．調制器采用直接調頻法,其頻率穩定可靠。
　　2．采用駐極體電容式話筒。該話筒內藏有一只場效應管組成射隨器,其靈敏度較高,頻響寬,采用此話筒可不加音頻放大器即可得到幅度適當的調制電壓。
　　3．各級均有調整元件,調試方便。T1可調C3以改變頻率,T2可調C7以得到倍頻頻率,T3可調C10以獲得最大輸出。
　　制作調試

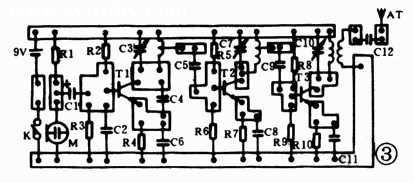

　　線路印刷板圖如圖3所示,印板尺寸可根據所需縮放。晶體管、電阻、電容、話筒可按圖2所給數據選用;電池可用9V疊層電池;L1、L2、L3可用Φ0.33漆包線繞制,天線可用約20cm長的帶皮軟電線;K用鈕子開關。
　　調試時按如下步驟進行
　　1．檢查焊接好的電路板,確保裝接無誤后．先測量一下正負電源之間的靜態電阻有無短路或開路現象。
　　2．測總電流。通電測量總電流約為50mA左右,用鑷子短路T1的b、e極或短路C3,其電流應有明顯變化,再短路T2和T3的b、e極亦應有較明顯的變化。
　　3．測載頻。用超高頻毫伏表測量T2的b極與地之間應有幾伏特的高頻電壓,用數字頻率計觀測,凋整C3可調到45MHz左右的載波頻率。用同樣的方法測試T3基極,調整C7應能得到90MHz的載波頻率。再將頻率計和超高頻電壓表跨接到天線對地之間,調整C10使頻率為90MHz,電壓達到最大值即可。這樣,載波頻率就調整完畢。
　　4．調制電壓測量。先短路C3,用毫伏表跨接在R4兩端,對準話筒喊話,應有交流電壓指示,說明話筒和T1工作正常。
　　 如無儀器也可按上述步驟,邊試接收,邊反復調整C3、C7、C10,直到接收距離較遠,聲音失真最小為止。
