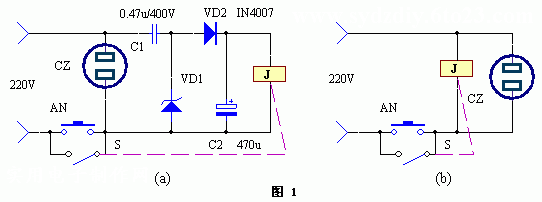

在一些經常停電的地區,停電后用電器未關上電源,一旦來電,便自行通電工作。輕則空耗電能、縮短電器壽命,重則引起火災等重大事故(如各種電加熱器具)。如果加裝了本文介紹的自動斷電開關,則可在停電后再來電時,使用電裝置自動處于斷電狀態,只有人工干預去按一下開關,才能給用電裝置通電,利用此裝置可做到萬無一失。 　　工作原理 　　電路原理見圖1(點擊下載原理圖)。圖中(a)為電容降壓的自動斷電開關,220V交流電壓經電容C1降壓、VD2整流、VD1穩壓后供給繼電器J線圈直流工作電壓。注意到繼電器中使用的是常開觸點S。來電時,由于S是斷開的,故繼電器線圈無直流工作電壓,反過來又不能使S閉合,故電源輸出插座CZ無電;當需要給電器加電時,需按動一下按鈕開關AN,則繼電器線圈得到工作電壓,S閉合。此后,雖然AN已斷開,但S的閉合使繼電器仍然得電繼續工作,這稱之為繼電器的“自�！惫δ�。當停電時,S斷開;再來電時,電路重復上述過程。圖(b)電路更加簡潔,省去了圖(a)中的降壓、整流、穩壓等一系列元件,但需使用220V交流繼電器,一是價格較貴,二是工作時有時有討厭的工頻哼聲�？筛鶕�手頭元器件及自己的動手能力選擇。 　　元器件選擇與制作 　　圖1(a)中繼電器最好選取線圈工作電壓為24V或48V的,這樣相應的線圈電流要小些,以降低對C1容量的要求,觸點電流要根據負載大小適當選取。VD1要根據繼電器工作電壓選取,一般選取穩壓值稍高于繼電器線圈工作電壓1W的穩壓二極管,C1的耐壓不低于400V,630V更好,C2的耐壓也要根據VD1的穩壓值適當選取。
