　　這是一種電路簡單、制作容易、使用方便的調壓與定時兩用控制器。其指標為:調壓范圍30—215V AC,定時5—60分鐘,功率500W�？蓪Ω鞣N家用電器進行調壓(調光、調溫、調速)或定時關閉。(提示:“調壓”功能絕不能用于采用開關電源的電器!如電腦、彩電、手機充電器等。)
　　工作原理

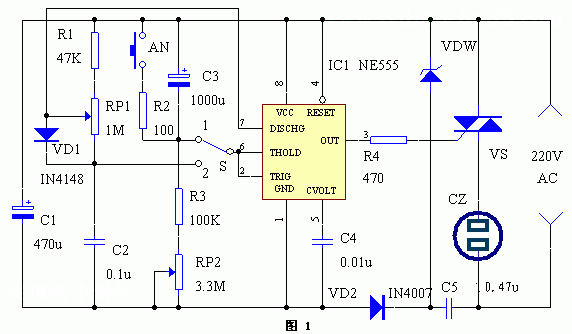

　　該兩用控制器的電路原理見圖1(點擊下載原理圖)。調壓、定時選擇開關S2置于1時,NE555和S、C3、RP2及VS等組成定時控制電路。使用時,按一下AN,C3通過R2、AN迅速放電,這時,NE555的②、⑥端為高電平,③端輸出低電平,雙向可控硅VS導通,輸出插座CZ有電壓輸出。直流電源經RP2、R3對C3充電,C3充滿電后,NE555的②、⑥端電壓降低到直流電源電壓的1/3,此時,NE555置位,③端輸出高電平,VS截止,CZ無電壓輸出。
　　當開關S置于2時,NE555和RP1、R1、C2等組成觸發脈沖產生電路,NE555的③端輸出頻率約13Hz、占空比可調的觸發脈沖。調整RP1即可改變觸發脈沖的寬度,然后再用該脈沖去控制VS的導通角,使CZ上的輸出電壓隨著導通角的變化而變化,從而達到調壓的目的。VD1的作用是當調整RP1時,使振蕩周期不變,而觸發脈沖寬度改變。C5和VDW、VD2組成降壓、整流電路,為NE555提供12V左右的直流工作電壓。C5是降壓電容。R2、R4是限流電阻。
　　元器件選擇與制作
　　元器件清單見下表。
  編　號 名　稱 型　號 數　量 R1 電阻 47K 1 R2 電阻 100Ω 1 R3 電阻 100K 1 R4 電阻 470Ω 1 RP1 電位器 1M　　線性電位器 1 RP2 電位器 3.3M　線性電位器 1 C1 電解電容 470uF 1 C2 滌綸電容 0.1u 1 C3 電解電容 1000uF 1 C4 滌綸電容 0.01u 1 C5 金屬化電容 0.47uF 耐壓≥400V 1 VD1 開關二極管 IN4148 1 VD2 整流二極管 IN4007 1 VDW 穩壓二極管 12V 1 VS 雙向可控硅 3A　600V 1 IC 時基電路 NE555 1 S 轉換開關 1×2小型鈕子開關 1 CZ 電源插座 10A　250V 1
　　RP2用于調節定時時間,裝好后,可在外殼上按時間與角度的關系標示好刻度。
　　該兩用控制器安裝完畢,只要選用符合要求的正品元件、安裝無誤,一般不用調試就可正常工作。
