      重復式定時電路
      文章長度[2075] 加入時間[2007/1/4] 更新時間[2025/5/17 15:11:06] 級別[0] [評論] [收藏]

      作者:武峰 來源:未知

        這是一種用555時基集成電路構成的重復式定時電路(又稱雙重式定時電路或雙向定時電路)。所謂重復式定時電路即指它能使被控電器重復地定時工作和停止,也就是說,它不僅能使被控電器定時關閉,而且在關閉之后還能再自動的定時開啟。
        這種重復式定時電路主要由一塊555時基集成電路構成。它具有線路簡單、工作穩定可靠、安裝使用方便等特點。在此電路中,其被控電器的開啟和關閉時間可以分別調整,互不影響,具有較高的實用價值。
        工作原理

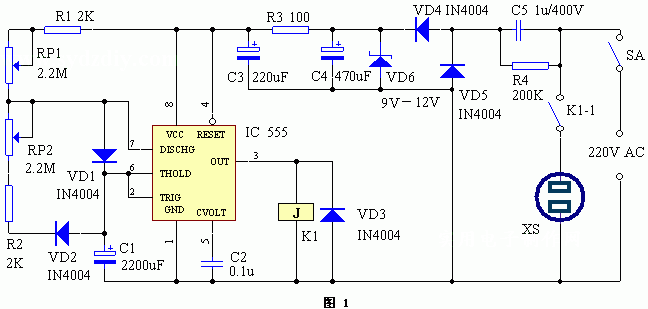

        此重復式定時電路的電路原理圖如圖1所示(點擊下載原理圖)。圖中IC555與RP1、R1、RP2、R2、VD1、VD2及C1等組成了一個無穩態電路,其輸出端(第3腳)的高低電平轉換時間由電容器C1的充放電時間決定,這個時間即分別是被控電器的開啟和關閉時間。由此可見,只要調整電容C1的充電和放電時間,即可達到調整被控電器的開啟和關閉時間的目的。在此電路中,為了使電容C1的充電和放電時間能單獨調整而互不影響,故加入了二極管VD1和VD2。
        電路的工作過程簡述如下:在合上開關SA后,220V交流電壓經C5和R4(C5的放電電阻)降壓和VD4、VD5整流及VD6、R3、C3、C4 穩壓濾波后給IC555提供一個較為穩定的直流電壓。在剛合上SA時,因電容C1兩端的電壓為零且不能突變,故此時IC的②、⑥腳為低電平,③腳輸出高電平,繼電器K吸合,插座XB得電,被控電器開始工作。與此同時,因IC的③腳為高電平,故其⑦腳也為高電平,二極管VD1導通、VD2截止,電源通過RP1和R1給C1充電,充電速度由RP1調整。當C1上的電壓充至2/3電源電壓(Ucc)時,IC的②、⑥腳變為高電平,③腳相應變為低電平,繼電器K1釋放,插座XB失電,被控電器停止工作。與此同時,因IC的③腳變為低電平,故其⑦腳也將變為低電平,二極管VD1截止、VD2導通,電容C1通過R2、RP2放電,放電速度由RP2調整。C1上的電壓減至1/3電源電壓時,IC的②、⑥腳又變為低電平,整個電路又將重復上述的工作過程。

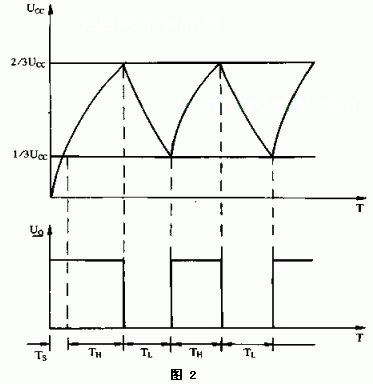

        該電路工作過程中,其IC的②腳和③腳的電壓變化過程如圖2所示。其中,TH為被控電器的工作時間,TL為被控電器的休止時間。在此須注意的是,在第一次剛開機工作時,被控電器的工作時間比以后的工作時間略長,工作時間為TH+Ts但通常Ts較小,故對整個電路的時間標定影響不大。
        元件的選擇
        在該電路中,集成電路IC可選用NE555、MA555、LM555、5C1555等時基電路;繼電器K1可選用額定工作電壓在9V-12V之間的中小功率繼電器,其觸點功率的大小應根據被控電器的功率大小選定;穩壓二極管VD6可選穩壓值在12V左右的,如 2DW21等;電容器C5應選用耐壓在400V以上的無極性電容器。其它元件無特殊要求,只要按圖1中所標的參數選用即可。
        安裝與調試
        在圖1所示的電路中,除電位器RP1和RP2外,其余元件均可安裝在一塊印制電路板上,整個電路在安裝完畢并檢查確信無誤后方可通電調試。
        在電路通電后,應首先把RP1和RP2調至阻值最小處(阻值為零),此時繼電器K應不斷地吸合和釋放,其吸合和釋放時間分別由R1和R2的阻值決定,按圖中所給的數值,其吸合和釋放時間約為5秒左右。如通電后,繼電器一直不吸合或吸會后一直不釋放,均說明電路存在故障,此時可暫時把繼電器和VD3與IC的3腳斷開,然后用萬用表的電壓檔測3腳的電壓,看其是否在高電平(約10V左右)和低電平(OV)之間不斷地變化。如變化,則說明無穩態電路部分正常,故障出在繼電器K和保護二極管VD3上。如IC的3腳電壓不變化(一直為高或低),則說明無穩態電路部分有故障。
        電路正常工作后,即可在RP1和RP2的旋鈕處進行時間標定。如按圖1中所給的數據選擇,最長定時工作和休止時間分別約為60分鐘左右。
