 　　這里介紹的觸模式燈開關只用一個觸摸電極片,就能完成開燈和關燈。觸模式燈開關一樣,采用相線進開關的兩線制,可以直接取代普通開關而不必更改室內原有布線。
　　工作原理

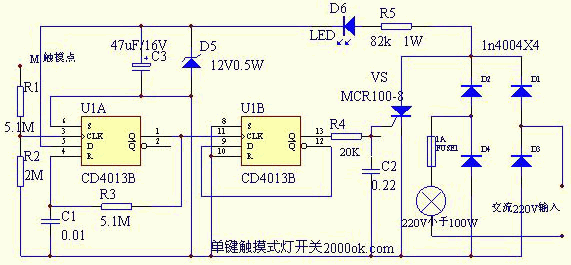

　　觸摸開關電路如圖所示,圖中虛線右部為普通電源布線,左部為觸摸式燈開關線路。開關主回路由VDl一VD4和VS組成,集成塊A等組成開關的控制回路o R51VD5和C3組成簡單的電阻降壓穩壓線路,輸出12V左右的直流電供控制回路等用電。 LED為弱光指示,用于夜間指示觸摸開關的位置,方便使用。如不需要弱光指示,用導線將LED的正負引腳焊點短接即可。集成電路A是——塊雙D觸發器,分別接成一個單穩態電路和一個雙穩態電路。單穩態電路的作用是對觸摸信號進行脈沖展寬整形,保證每次觸摸動作都可靠。雙穩態電路用來驅動晶閘管VS的開通或關閉。M是觸摸電極片,手指摸一下M,人體泄漏的交流電在電阻R2上的壓降,其正半周信號進入A的3腳即單穩態電路的CP端,使單穩態電路翻轉進入暫態,其輸出端Q即1腳由原來的低電平跳變為高電平,此高電平經R3向Cl充電,使4腳即R端電位上升,當上升到復位電平時,單穩態電路復位,1腳恢復低電平。所以每觸摸一次電極片M,1腳就輸出一個固定寬度的正脈沖。此正脈沖將直接加到11腳即雙穩態電路的CP端,使雙穩態電路翻轉一次,其輸出端Q即13腳電平就改變一次。當13腳為高電平時,VS的門極通過R4獲得正向觸發電流而開通,即電子開關閉合,電燈點亮發光。這時電容C3兩端的電壓會跌落到3V左右,發光管LED熄滅,但A仍能正常工作。當13腳輸出低電平時,VS失去觸發電流,當交流電過零時即關斷,電燈熄滅。這時C3兩端電壓又能恢復到12V,LED點亮作弱光指示。由此可見,每觸摸一次電極片M,就能實現“開”或“關”電燈的動作。元器件選擇與制作A用CD4013型雙D觸發器數字集成電路,它采用14腳雙列直插式塑封包裝oVS采用MCRl00—8 2N6565型等小型塑封單向晶閘管.VD1-4用1N4004—1N4007型等硅整流二極管,VD5用12V、1/2W穩壓二極管,如2CW60型等。LED可用紅色發光二極管。
　　R5最好采用RJ—1W型金屬膜電阻器,其余電阻均用RTX—l/8W型碳膜電阻器。C1 C2可用CT4型獨石電容器,C3用CDll—16V型電解電容器。開關殼體采用86系列開關面板制作,為確保使用者絕對安全,可在觸模電極片與電阻R1之間再串接一只2M高阻電阻此開關接入照明線路,接法與普通開關一樣,按圖所示即相線進開關,如將相零線位置接反,電路不能正常工作。電路裝好后不用調試,通電后就能正常工作。模一下M,燈亮;再摸—下,燈滅。
