        該腐蝕機具有節省時間,減少FeCl3溶液的浪費,以及降低側蝕使印制線路板的精細之處更加完美可靠等特點。它是通過加熱使氧化還原反應加速,從而將敷銅板表面的銅加速氧化成Cu2+;同時利用水流的沖擊帶走沉積在銅板表面及附近的Cu2+,使化學反應更充分更 快地進行。
        所需材料
        (1)盛水20kg左右的塑料桶一個。
        (2)魚缸用小型循環抽水泵一套。
        (3)魚缸用非恒溫200W玻璃密封加熱器一個。
        (4)5mm厚、400mm×400mm有機板或塑料板一塊。
        (5)3mm厚、400mm×150mm塑料板一塊。
        (6)淋浴用塑料噴頭一只。
        (7)15mm×15mm×15mm塑料塊六塊。
        (8) 三氯甲烷或環氧樹脂膠若干。
        (9)直角塑料水管接頭一個。
        制作方法步驟

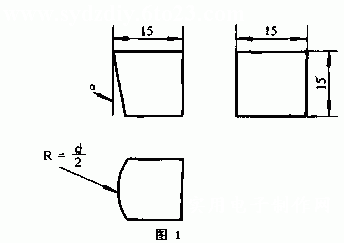

        (1)把6個塑料塊加工成圖1形狀,圓弧半徑與桶的2/3高度處相當,并有一定傾斜 角。

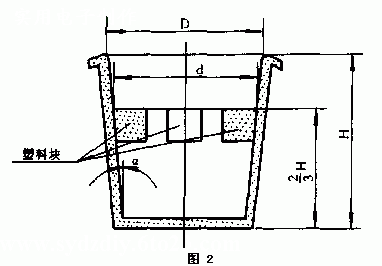

        (2)用環氧樹脂膠(或三氯甲烷)把六個塑料塊粘到桶內壁且距桶底2/3高度處,盡量使塑料塊上表面在同一高主度并處于同一平面內 如圖2所示

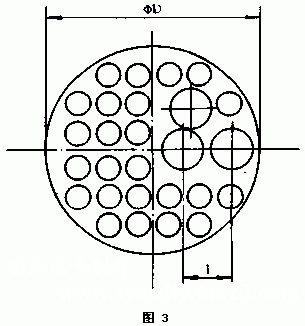

        (3)把5mm厚、400mm×400mm塑料板加工成圖3圓盤形狀,半徑與桶的三分之二高度處內徑相當;小孔直徑為3mm,相鄰孔中心距為lmm;另外兩個大孔直徑與抽水泵的進出水管外徑相當,間距也與進出水管相同;還有一孔用來放入加熱器,孔徑大于加熱器外徑2mm。

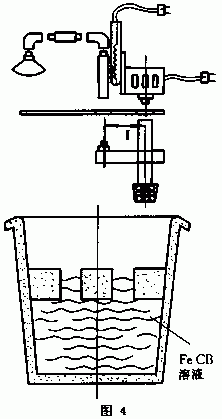

        (4)把3mm厚的、400mm×150mm的塑料板加工成圖4形狀 高度小于桶的高度的三分之一約10mm。用膠粘接在抽水泵體的一面, 作用是把出水口與泵體分隔開,以防止濺起的溶液從抽水泵的散熱口進人,導致抽水泵損壞。
        (5)首先在桶中按比例配制FeCl3溶液12.5kg左右 然后按圖5所示順序裝配即成。

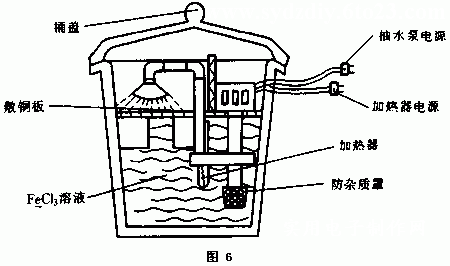

        (6)制作完后的示意圖如圖6所示。
        使用方法及注意事項
        (1)描畫印制板時可提前十分鐘插上加熱器的電源開關預熱溶液。
        (2)把畫好的印制板敷銅面朝上放在淋浴噴頭下,蓋上桶蓋,然后插上電源開關。

        (3)溶液通過淋浴噴頭均勻噴灑向印制板,加熱情況下三分鐘即可腐蝕完畢,不加熱一般需6分鐘。
        (4)取出腐蝕好的印制板后立刻蓋上桶蓋,防止溶液蒸發,長時間后再使用時需要添加一些熱水井攪拌均勻。



        (5)平時不用可拔下加熱器及抽水泵的電源開關。長時間不用時最好取出加熱器和抽水泵的進水管,并沖洗干凈,以防止溶液沉積在加熱器表面影響加熱效果和沉積在進水管的防雜質罩內影響溶液流動。
        此腐蝕機非常適用于實驗室及電子愛好者小批量制作印制板,省時、省力、省材料,制作簡單 而且效率很高。有條件的朋友可用5mm厚的有機玻璃板粘接一個長方體容器,像魚缸一樣,桶蓋也用相同材料,這樣可透過桶蓋監視腐蝕的全過程,隨時調節敦銅板在淋浴噴頭下的位置,加快腐蝕速度,特別適用于面積較大的印制板。
