本文介紹的這種物品遺留提醒報警器體積小巧,外形尺寸為17×35×100mm,如同兩只火柴盒,控制距離為1-5m(可以調至15m),報警聲宏亮、功耗低、頻率穩定、成本低、易制作,很適合隨身攜帶,防止重要物品離開主人,亦可用作小孩走動監察,有興趣者不妨一試。
工作原理

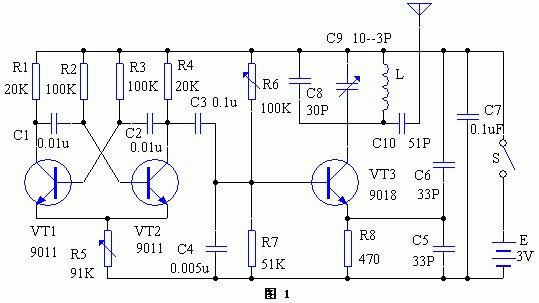

該裝置是由發射機和接收機兩部分組成的系統,工作于調頻(FM)波段。發射機的電路工作原理見圖1(點擊下載原理圖)。它是由三極管VT1、VT2及其外圍元件構成的多諧振蕩器,其工作頻率約為1000Hz,其信號通過電容器C3取出去調制由VT3及其LC元件構成的調頻振蕩器,被調制的調頻信號從C10輸出,通過機內微型天線向空間輻射。其中C6的作用是加寬頻帶并能有效防止人體感應對頻率的影響。

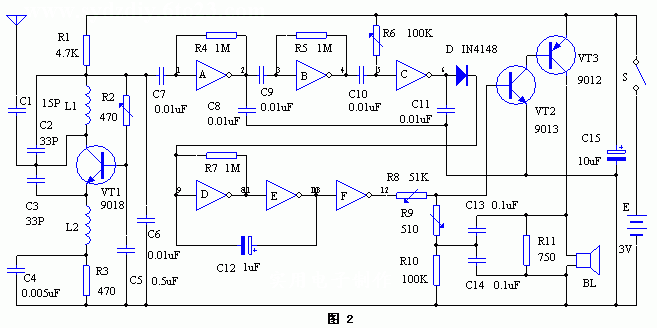

接收機的電路工作原理見圖2(點擊下載原理圖)。由三極管VT1及其LC元件等組成超再生接收電路,用來接收發射機發出的調頻信號。門電路A、B、C構成信號放大電路,將接收到的信號放大、比較、倒相去控制門電路D、E組成的1Hz振蕩電路,再由門電路F倒相輸出去控制由三極管VT2、VT3組成的互補音頻振蕩器。
當接收到發射機信號時,門電路C輸出為正,二極管VD導通,門D、E組成的低頻振蕩器停振,門F輸出為低電平,VT2、VT3互補振蕩器停振,揚聲器BL不發聲。
一旦接收不到發射機的信號,即目標物或小孩離開主人1-15m,門電路C輸出低電平,VD截止,門電路D、E構成的低頻振蕩器工作,門F倒相輸出頻率為1Hz的正脈沖控制互補振蕩器電路發出急促的“嘟…嘟…”聲提醒主人注意,直至目標物可小孩回到控制距離范圍內,其報警聲自動停止。
元器件選擇與制作
元器件清單見下表。
發射機部分
|
編 號 |
名 稱 |
型 號 |
數 量 |
| R1、4 |
電阻 |
20K |
2 |
| R2、3 |
電阻 |
100K |
2 |
| R5 |
微調電阻 |
91K |
1 |
| R6 |
微調電阻 |
100K |
1 |
| R7 |
電阻 |
51K |
1 |
| R8 |
電阻 |
470Ω |
1 |
| C1、2 |
瓷片電容 |
0.01u |
2 |
| C4 |
瓷片電容 |
0.005u |
1 |
| C5、6 |
瓷片電容 |
33P |
2 |
| C7 |
瓷片電容 |
0.1u |
1 |
| C8 |
瓷片電容 |
30P |
1 |
| C9 |
微調瓷介電容 |
10-3P |
1 |
| C10 |
瓷片電容 |
51P |
1 |
| L |
電感 |
自制(見表后文字) |
1 |
| VT1、2 |
晶體三極管 |
9011 |
2 |
| VT3 |
晶體三極管 |
9018 |
1 |
| S |
開關 |
微型撥動開關 |
1 |
| E |
電池組 |
3V |
1 |
接收機部分
|
編 號 |
名 稱 |
型 號 |
數 量 |
編 號 |
名 稱 |
型 號 |
數 量 |
| R1 |
電阻 |
4.7K |
1 |
C12 |
電解電容 |
1u |
1 |
| R2 |
微調電阻 |
200K |
1 |
C13、14 |
瓷片電容 |
0.1u |
1 |
| R3 |
電阻 |
470Ω |
1 |
C15 |
電解電容 |
10u |
1 |
| R4、5、7 |
電阻 |
1M |
3 |
D |
二極管 |
IN4148 |
1 |
| R6 |
微調電阻 |
100K |
1 |
VT1 |
晶體三極管 |
9018 |
1 |
| R8 |
微調電阻 |
51K |
1 |
VT2 |
晶體三極管 |
9013 |
1 |
| R9 |
微調電阻 |
510Ω |
1 |
VT3 |
晶體三極管 |
9012 |
1 |
| R10 |
電阻 |
100K |
1 |
IC |
六非門集成電路 |
CD4069 |
1 |
| R11 |
電阻 |
750Ω |
1 |
L1 |
電感 |
同發射機的L1 |
1 |
| C1 |
瓷片電容 |
15P |
1 |
L2 |
電感 |
6.5um色碼電感 |
1 |
| C2、3 |
瓷片電容 |
33P |
2 |
BL |
揚聲器 |
小型 |
1 |
| C4 |
瓷片電容 |
0.005u |
1 |
S |
開關 |
小型撥動 |
1 |
| C5 |
瓷片電容 |
0.5u |
1 |
E |
電池組 |
3V |
1 |
| C6-11 |
瓷片電容 |
0.01u |
6 |
|
|
|
|
為縮小體積,電阻全部采用1/16W微型元件,瓷片電容和電解電容全部采用縮小型,BL采用Φ12mm的微型電磁訊響器。發射機中的電感線圈L1用Φ1mm的漆包線在Φ7.5mm鉛筆上繞3圈,脫胎而成。接收機中的電感線圈L1與發射機中的L1完全相同。發射機和接收機各采用5號電池兩節。選用的元器件質量將直接影響到該裝置的電氣性能,焊接完畢,檢查確認無誤,接通電源既可進行調試。選用調頻收音機調整發射機,使收音機在低頻端能接收到發射機發出的信號,應注意避開當地調頻電臺,仔細調整發射機電路中的R5、R6、C9,并逐漸拉開接收距離,使接收到的聲音最大,發射機工作電流調至最小約為0.3mA左右為止。
然后用調整好的發射機來調整接收機,將接收機中的電磁訊響器BL斷開,接入高阻抗的耳機,仔細調整R2及發射機的可變電容器C9(注意避開當地電臺),使耳機中聽到的發射機聲音最大、最清晰,再逐漸拉開兩機距離,同時再調整R6至所需的監察距離,此時門電路C輸出端的電壓值約為1.5V。關掉發射機后,測門電路F輸出端應為3V脈沖,調整R7、C12可以改變脈沖寬度。打開發射機,F輸出端應變為0V。再關掉發射機,接入電磁訊響器BL,應發出間歇“嘟…嘟…”聲。如無聲或聲音小,應仔細調整R8、R9、R11及C13、C14,使報警聲最大。此時實測工作電流約為70mA左右。打開發射機,在調定的距離內BL不應發聲,此時的守候電流約為0.5mA。
本機工作于超短波波段,實際控制距離與兩機所處的位置、環境及阻阻擋程度有關。接收機不能和錫紙香煙及其它較大的金屬物放置在一起,也不能用手握住高頻部位,否則會因頻率的漂移而失控。
|
