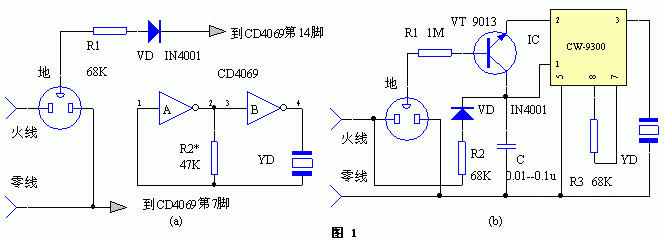

這里介紹的兩種報警器,電路簡單、觸發靈敏,能直接裝入組合式插座內,適用于家用電器的漏電報警,價廉易做。 　　工作原理 　　這兩只報警器電路分別見圖1(a)、(b)(點擊下載原理圖)。其中圖(a)是用一片CMOS六反相器CD4069制作的漏電報警器。平時,由門A、門B、R2、YD組成的音頻振蕩器無電流通過不發聲。當外殼漏電的電器插入三孔插座時,泄漏電流從電源火線經電器外殼到三孔插座的地線插孔,再經報警器回到電源零線構成回路,泄漏電流經R1降壓及VD整流后的脈動電流使報警器發聲。該電路的泄漏報警電流小于0.3mA。 　　圖(b)采用一片CW9300音樂IC制作的漏電報警器,由于R1和VT構成了高靈敏觸發電路,因此,該報警器靈敏度較高,其泄漏報警電流小于10uA。音樂IC的工作電壓由R2降壓、VD整流、C濾波后供給。由于該電壓取自220V市電火線,因此,同某些靠泄漏電流、電壓維持IC發聲的報警電路相比,不僅報警音量較大,且克服了上述電路音量隨漏電流大小而變化的不足。 　　元器件選擇與制作 　　元器件按原理圖選用。 　　制作時可根據具體情況選擇一種電路,將組合式插座內下端一個二眼插座的兩片電極剪掉,以便容納電路元件,在其內空位進行安裝。安裝完畢,可用一只200Ω電阻,一端接電源火線,另一端接插座地端模擬漏電試驗,電路應正常工作即可。圖中二極管的耐壓應>400V,YD可用Φ27mm的,晶體管VT的β≥100,電阻均用1/8W。
