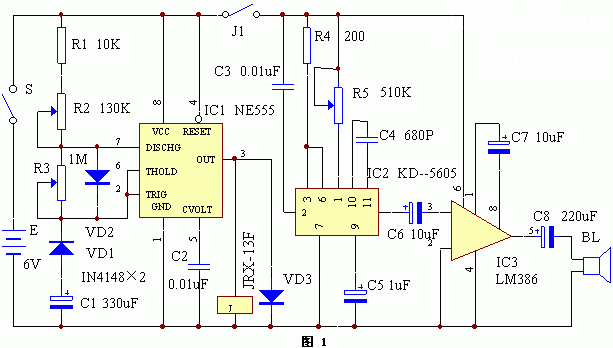

貓是老鼠的天敵,利用電子裝置來模擬貓叫聲驅鼠是一種有效的方法。由于是電子裝置,貓叫聲可大可小,可快可慢,間隔時間可長可短,且電路結構簡單、成本低廉,適合電子愛好者自制用于家庭。 　　工作原理 　　電路工作原理見1(點此下載原理圖)。由時間控制電路、貓叫聲發生電路、功率放大電路等組成。時間控制電路是由時基電路IC1 NE555及其外圍阻容元件、二極管等組成。它是一個占空比可調的脈沖振蕩器,其占空比由R2和R3控制。貓叫聲發生電路由一塊CMOS集成電路IC2 KD-5605擔任,利用存貯技術將貓叫聲固化在電路內部。功率放大器采用價廉物美的通用小功率音頻放大集成電路IC3 LM386,它的特點是外圍元件極少,電壓范圍寬,失真度小,裝配簡單。 　　合上電源開關S,IC1便通電工作,在IC1的輸出端③腳上不斷有脈沖輸出。有脈沖時,繼電器J勵磁吸合,其常開觸點J1接通,使后級電路獲得電源而工作,發生貓叫聲,每觸發一次IC2,就有一聲貓叫輸出,經IC3功率放大后,推動揚聲器BL發出宏亮逼真的聲音。使老鼠們聞聲喪膽,達到驅鼠的目的。 　　元器件選擇與制作 　　元器件清單見下表。   編  號 名  稱 型  號 數 量 R1 電阻 10K 1 R2 微調電阻 130K 1 R3 微調電阻 1M 1 R4 電阻 200Ω 1 R5 微調電阻 510K 1 C1 電解電容 330u/16V 1 C2、C3 滌綸電容 0.01u 2 C4 瓷片電容 680P 1 C5 電解電容 1u/16V 1 C6、C7 電解電容 10u/16V 2 C8 電解電容 220u/16V 1 VD1、VD2 開關二極管 IN4148 2 VD3 整流二極管 IN4001 1 IC1 時基IC NE555、uA555、LM555、5G1555 1 IC2 貓叫聲語音IC KD-5605 1 IC3 音頻放大IC LM386 1 J 電磁繼電器 JRX-13F 1 S 開關 　 1 BL 揚聲器 　 1 　　電路焊接完畢,檢查無誤,便可通電調試。主要是調整間隔貓叫時間,調節R2,使間隔時間為1-3分鐘為宜。調節IC2①腳上的可調電阻R5,還可以使貓叫聲變調,使其發生恐怖的叫聲。其它電路只要焊接無誤,幾乎不用調試即可正常工作。 　　電路調好后,晚上將其置于老鼠經常出入的地方,可明顯減少鼠害。
