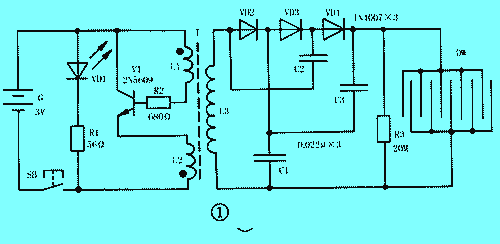

工作原理 　　電蚊拍的電路如圖1所示,它主要由高頻振蕩電路、三倍壓整流電路和高壓電擊網DW三部分組成。 　　當按下電源開關SB時,由三極管VT和變壓器T構成的高頻振蕩器通電工作,把3V直流電變成18kHz左右的高頻交流電,經T升壓到約500V(L3兩端實測),再經二極管VD2~VD4、電容器C1~C3三倍壓整流升高到1500V左右,加到蚊拍的金屬網DW上。當蚊蠅觸及金屬網絲時,蟲體造成電網短路,即會被電流、電弧殺灼或擊暈、擊斃。 　　電路中,發光二極管VD1和限流電阻器R1構成指示燈電路,用來指示電路通斷狀態及顯示電池電能的耗損情況。 　　元器件選擇 　　晶體管VT選用2N5609型硅NPN中功率三極管,亦可用8050、9013型等常用三極管代替。VD1用φ3mm紅色發光二極管,VD2~VD4用1N4007型硅整流二極管。 　　R1~R3均用RTX-1/8W型碳膜電阻器。C1~C3一律用CL11-630V型滌綸電容器,SB用6mm×6mm立式微型輕觸開關。G用5號干電池兩節串聯(配塑料電池架)而成,電壓3V。 　　高頻變壓器T須自制:選用2E19型鐵氧體磁芯及配套塑料骨架,L1用φ0.22mm漆包線繞22匝,L2用同號線繞8匝,L3用φ0.08mm漆包線繞1400匝左右。注意圖中黑點為同名端,頭尾順序繞,繞組間墊一、二層薄絕緣紙。
