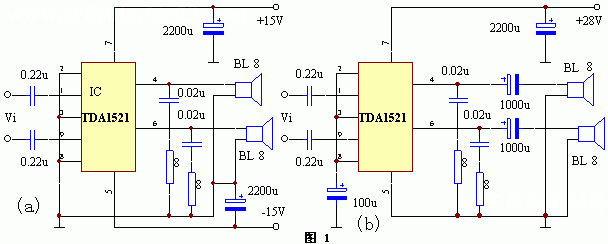

用高保真功放IC TDA1521A制作功放電路,具有外圍元件少,不用調試,一裝就響的特點。適合自制,用于隨身聽功率接續,或用于改造低檔電腦有源音箱。 　　TDA1521A采用九腳單列直插式塑料封裝,具有輸出功率大、兩聲道增益差小、開關機揚聲器無沖擊聲及可靠的過熱過載短路保護等特點。TDA1521A既可用正負電源供電,也可用單電源供電,電路原理分別見圖1(a)、(b)(點此下載原理圖)。雙電源供電時,可省去兩個音頻輸出電容,高低音音質更佳。單電源供電時,電源濾波電容應盡量靠近集成電路的電源端,以避免電路內部自激。制作時一定要給集成塊裝上散熱片才能通電試音,否則容易損壞集成塊。散熱板不能小于200×100×2mm3。
