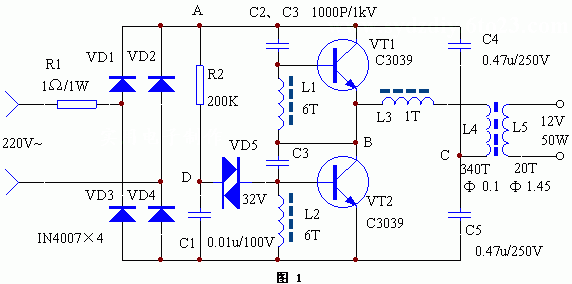

本文介紹的電子變壓器克服了傳統硅鋼片變壓器體積、重量大、效率低、價格高的缺點,電路成熟,性能穩定。 　　工作原理 　　本電子變壓器工作原理與開關電源相似,電路原理圖見圖1(點擊下載原理圖),由VD1-VD4將市電整流為直流,再把直流變成幾十千赫茲的　高頻電流,然后用鐵氧休變壓器對高頻、高壓脈沖降壓。圖中R2、C1、VD5為啟動觸發電路。C2、C3、L1、L2、L3、VT1、VT2構成高頻振蕩部分。 　　元器件選擇與制作 　　元器件清單見下表。   編　號 名　稱 型　號 數　量 R1 電阻 1Ω/1W 1 R2 電阻 200K 1 C1 滌綸電容 0.01u/100V 1 C2、C3 滌綸電容 1000P/1kV 2 C4、C5 滌綸電容 0.47u/250V 2 VD1-VD4 整流二極管 IN4007 4 VD5 觸發二極管 32V 1 VT1、VT2 晶體三極管 C3039 2 L1、L2、L3(一體) 振蕩變壓器 見表后文字 1 L4、L5 高頻變壓器 見表后文字 1 　　L1、L2、L3分別繞在H7×4×2mm3的磁環上,L1、L2繞6匝;L2繞1匝。L4、L5繞在H31×18×7mm3的磁環上,L4繞用Φ=0.1mm的高強度線繞340匝;L5用Φ=1.45mm的高強度線繞20匝。VT1、VT2選用耐壓BVceo≥350V大功率硅管。其它元件無特殊要求。 　　電路正常工作時,A點工作電壓約為215V,B點約為108V,C點約為10V,D點約為25V。如果不振蕩,檢查VT1、VT2及L1、L2、L3的相位是否正常(交換L3的兩根接線即可)。改變L5的匝數可改變輸出電壓。
