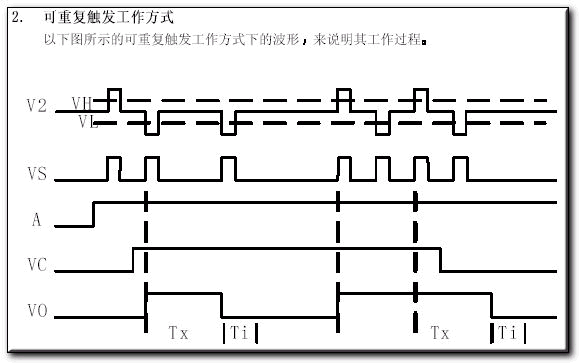

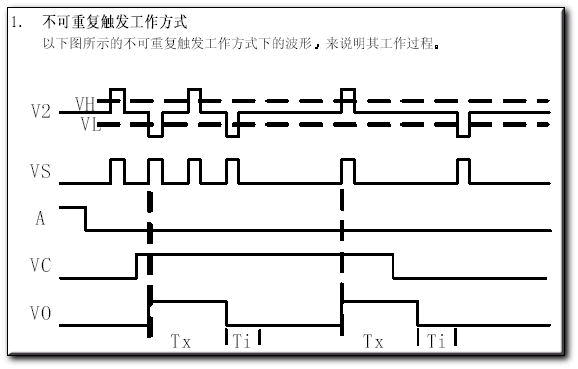

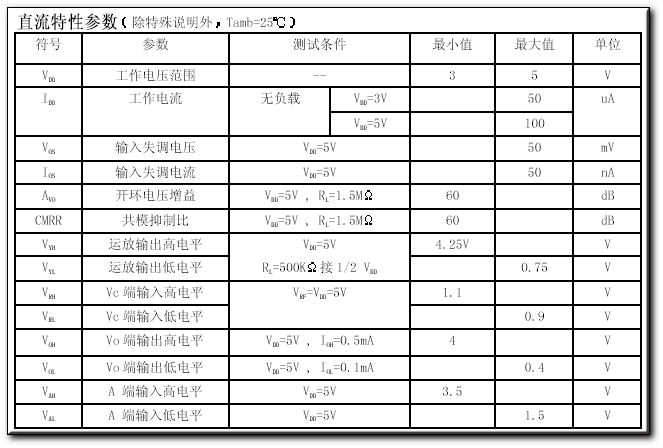

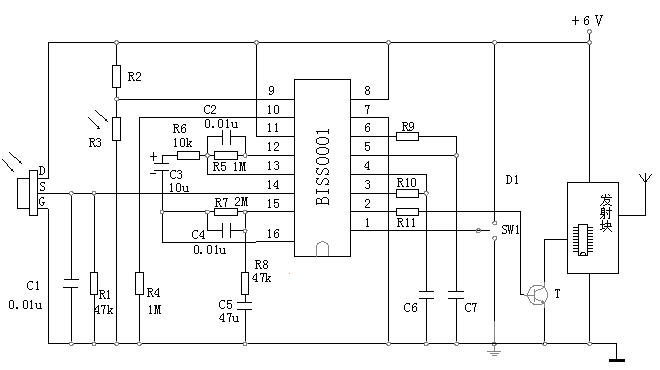

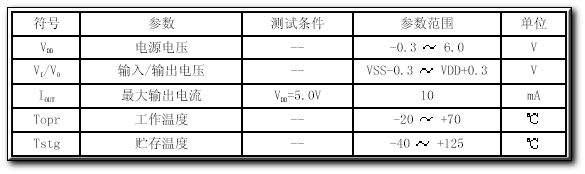

BISS0001是一款高性能的傳感信號處理集成電路。靜態電流極小,配以熱釋電紅外傳感器和少量外圍元器件即可構成被動式的熱釋電紅外傳感器。廣泛用于安防、自控等領域能。 　　特 點 　　CMOS工藝 　　數�；旌� 　　具有獨立的高輸入阻抗運算放大器 　　內部的雙向鑒幅器可有效抑制干擾 　　內設延遲時間定時器和封鎖時間定時器 　　采用16腳DIP封裝 　　管腳圖 　　管腳說明 引腳 　名稱 I/O 功能說明 1 A I 可重復觸發和不可重復觸發選擇端。當A為“1”時,允許重復觸發;反之,不可重復觸發 2 VO O 控制信號輸出端。由VS的上跳前沿觸發,使Vo輸出從低電平跳變到高電平時視為有效觸發。在輸出延遲時間Tx之外和無VS的上跳變時,Vo保持低電平狀態。 3 RR1 -- 輸出延遲時間Tx的調節端 4 RC1 -- 輸出延遲時間Tx的調節端 5 RC2 -- 觸發封鎖時間Ti的調節端 6 RR2 -- 觸發封鎖時間Ti的調節端 7 VSS -- 工作電源負端 8 VRF I 參考電壓及復位輸入端。通常接VDD,當接“0”時可使定時器復位 9 VC I 觸發禁止端。當VcVR時允許觸發(VR≈0.2VDD) 10 IB -- 運算放大器偏置電流設置端 11 VDD -- 工作電源正端 12 2OUT O 第二級運算放大器的輸出端 13 2IN- I 第二級運算放大器的反相輸入端 14 1IN+ I 第一級運算放大器的同相輸入端 15 1IN- I 第一級運算放大器的反相輸入端 16 1OUT O 第一級運算放大器的輸出端 　　工作原理 　　BISS0001是由運算放大器、電壓比較器、狀態控制器、延遲時間定時器以及封鎖時間定時器等構成的數�；旌蠈Ｓ眉�成電路。 　　以下圖所示的不可重復觸發工作方式下的波形,來說明其工作過程。 不可重復觸發工作方式下的波形。 　　首先,根據實際需要,利用運算放大器OP1組成傳感信號預處理電路,將信號放大。然后耦合給運算放大器OP2,再進行第二級放大,同時將直流電位抬高為VM(≈0.5VDD)后,將輸出信號V2送到由比較器COP1和COP2組成的雙向鑒幅器,檢出有效觸發信號Vs。由于VH≈0.7VDD、VL≈0.3VDD,所以,當VDD=5V時,可有效抑制±1V的噪聲干擾,提高系統的可靠性。 COP3是一個條件比較器。當輸入電壓VcVR時,COP3輸出為高電平,進入延時周期。 當A端接“0”電平時,在Tx時間內任何V2的變化都被忽略,直至Tx時間結束,即所謂不可重復觸發工作方式。當Tx時間結束時,Vo下跳回低電平,同時啟動封鎖時間定時器而進入封鎖周期Ti。在Ti時間內,任何V2的變化都不能使Vo跳變為有效狀態(高電平),可有效抑制負載切換過程中產生的各種干擾。 　　以下圖所示的可重復觸發工作方式下的波形,來說明其工作過程。 可重復觸發工作方式下的波形在Vc=“0”、A=“0”期間,信號Vs不能觸發Vo為有效狀態。在Vc=“1”、A=“1”時,Vs可重復觸發Vo為有效狀態,并可促使Vo在Tx周期內一直保持有效狀態。在Tx時間內,只要Vs發生上跳變,則Vo將從Vs上跳變時刻起繼續延長一個Tx周期;若Vs保持為“1”狀態,則Vo一直保持有效狀態;若Vs保持為“0”狀態,則在Tx周期結束后Vo恢復為無效狀態,并且,同樣在封鎖時間Ti時間內,任何Vs的變化都不能觸發Vo為有效狀態。 　　應用線路圖 　　　　　　　　　　　　　　　BISS0001的熱釋電紅外無線感應器應用電路圖 　　上圖中,運算放大器OP1將熱釋電紅外傳感器的輸出信號作第一級放大,然后由C3耦合給運算放大器OP2進行第二級放大,再經由電壓比較器COP1和COP2構成的雙向鑒幅器處理后,檢出有效觸發信號Vs去啟動延遲時間定時器,輸出信號Vo經晶體管T1放大驅動繼電器去接通負載。 　　上圖中,R3為光敏電阻,用來檢測環境照度。當作為照明控制時,若環境較明亮,R3的電阻值會降低,使9腳的輸入保持為低電平,從而封鎖觸發信號Vs。SW1是工作方式選擇開關,當SW1與1端連通時,芯片處于可重復觸發工作方式;當SW1與2端連通時,芯片則處于不可重復觸發工作方式。輸出延遲時間Tx由外部的R9和C7的大小調整,值為Tx≈24576xR9C7;觸發封鎖時間Ti由外部的R10和C6的大小調整,值為Ti≈24xR10C6。
