CT機用多幅照相機國內擁有量較大,其高壓部件購價高昂,損壞后損失較大,為此,我們設計了代用電路。

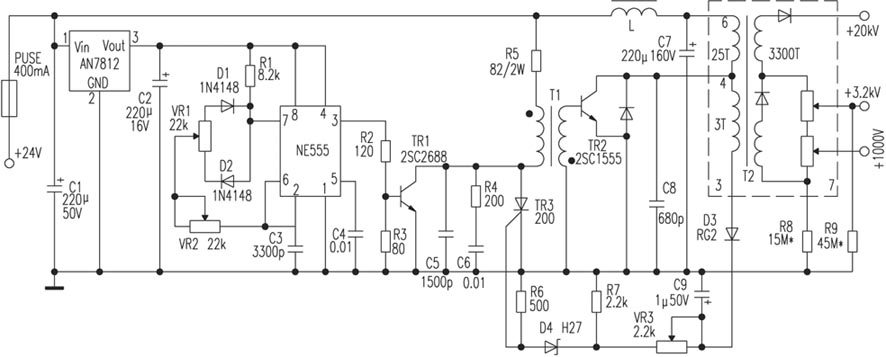

多幅照相機CRT為11．4cm(4．5英寸)純平面CRT,其高壓部件的陽極電壓為+20kV,聚焦極電壓為+3．2kV,加速極電壓為+1000V,高壓部件供電為直流24V。我們即按此條件設計電路,電路如圖所示。
　 NE555構成脈沖發生器,調節電位器VR2可使之產生頻率為20kHz左右的脈沖,電位器VR1調脈寬。TR1為推動級,脈沖變壓器T1采用反極性激勵,即TR1導通時TR2截止,TR1截止時TR2導通,D3、C9、VR3、R7及D4、R6、TR3組成高壓保護電路。VR2用于調頻率,調節VR2可調整高壓大小。
VR2選用精密可調電阻。T2可選用彩電行輸出變壓器變通使用。筆者選用的是東洋SE-1438G系列35cm(14英寸)彩電的行輸出變壓器,采用此變壓器陽極電壓可達20kV,再適當選取R8的阻值使加速極電壓為+1000V、R9的阻值使聚焦極電壓為+3．2kV即可。整個部件采用鋁盒封裝,鋁殼接地,這樣可減少對電路干擾。
