選擇分類:當前分類——常用資料 相關聯或者相類似的文章: 74系列芯片資料 (11661) 怎樣安裝AT51編程板的USB轉串口軟件?(8206) 步進電機驅動(1422) 自制大功率高效逆變模塊 (1399) 部分萬用表電路圖集(1197) 應用資料-數字電路IC全系列名稱查詢表(1136) 場效應管工作原理(1125) 什么是超級電容(1061) 可調型汽車蓄電池充電器 (1031) 全新最簡純綠的繪電路圖軟件(1008) 標準手機鋰電池充電器(978) DC6V可充電應急燈電路(970) DS1302 涓流充電時鐘保持芯片的原理與應用(940) 微型停電應急燈電路圖里面的二極管(929) 常用運算放大器(929) 鑒別可控硅三個極的方法(926) ++ 高精度電壓監視器 ++(917) ++ 555電路速查 ++(909) RS232C接腳與對連線(908) 單片機編碼、解碼2262(892) 首頁 前頁 后頁 尾頁 本站推薦: | 實用應急燈的制作

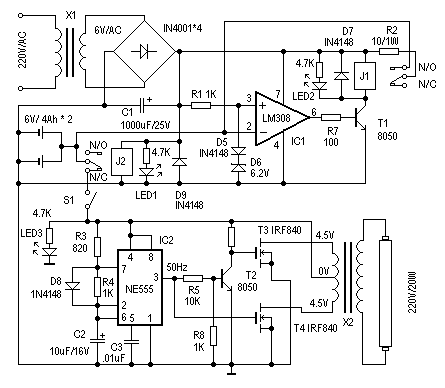

這里介紹一個簡單、實用的應急燈的制作。它可以在停電時自動實現切換供電。正常供電時,自動對后備蓄電池充電,并有充電保護功能。其電路見圖1。下面介紹其工作原理。 圖 1 當停電時,J2失去電源,其動觸點與“N/C(常閉點)”接通,蓄電池通過S1對應急燈電路供電,實現停電時自動切換功能。S1在這里用來手動切斷應急燈電路部分。 由IC2(NE555)、T2、T3、T4、X2等組成應急燈電路。IC2組成50Hz信號發生器,由IC2的3腳輸出50Hz信號,經T2反相、放大分別驅動由T3、T4、X2組成的推挽電路,在X2的高壓側感應出220V的交流電,使日光燈管點亮。這里的X2可以直接使用次級為4.5伏、初級為220V的成品電源變壓器,功率試日光燈管的功率而定。使用時,注意T3、T4應加散熱器。 制作時,X1選用次級為6V/200mA的電源變壓器。J1、J2選用線圈電壓為6V的繼電器。其他器件選擇可參考圖示,無特殊要求。電路調試很簡單,接通主電源電時,J2應該動作,LED1為電源指示。然后測量IC1的3腳電壓是否為6.9V左右,之后可用一個外接電源接入IC2腳來調整充電保護電路。當輸入電壓大于6.9V時,J1應該動作斷開。短開S1,用外接電源接入應急燈電路,測量IC2的輸出是否50Hz,然后可測量X2輸出部分電壓是否為220V左右既可。LED3為停電/應急燈工作指示。--拓普電子 1、 本站不保證以上觀點正確,就算是本站原創作品,本站也不保證內容正確。 2、如果您擁有本文版權,并且不想在本站轉載,請書面通知本站立即刪除并且向您公開道歉! |
