這里介紹的可調型汽車蓄電池充電器,充電電壓6V~50V可調,最大充電電流達20A。適應于12V、24V、36V等多種規格的汽車蓄電池充電。

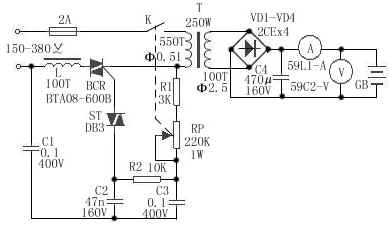

工作原理:如上圖所示,接通電源后,交流電通過變壓器的初級繞組、R1、RP及R2向電容C2充電,當C2上的電壓達到觸發雙向二極管ST導通電壓時,C2通過ST及雙向可控硅BCR放電,并觸發BCR導通,使變壓器T初級有電流流過,在交流電過零時,BCR關斷,C2又開始充電,重復上述過程。調節電位器RP時,改變了C2充電時間常數,即改變了雙向可控硅的導通角,起到電子調節電壓的作用,同時變壓器T的次級電壓也相應變化,改變了充電電壓和充電電流。

電路中,L、C1用來消除可控硅產生的脈沖干擾。變壓器T選用功率約250W。L用長30cm、?6mm的鐵氧體磁芯,用?0.8mm的漆包線分三層共繞100匝。BCR選用8A/600V雙向可控硅,配用2mm x 140mm x 80mm的鋁質散熱板。電流表A選用電大量程為20A的59L1-A型。電壓表V選用電大量程為50V的59C2-V型。其余元器件型號如圖所示。
