由于密封鉛酸蓄電池的諸多優點,因此獲得了廣泛應用．然而密封鉛酸蓄電池的充電技術似乎不被看重,因充電方式不合理而造成電池過早報廢的情況普遍存在．有鑒于此,筆者設計制作了一款二階段恒流限壓式鉛酸電池充電器。

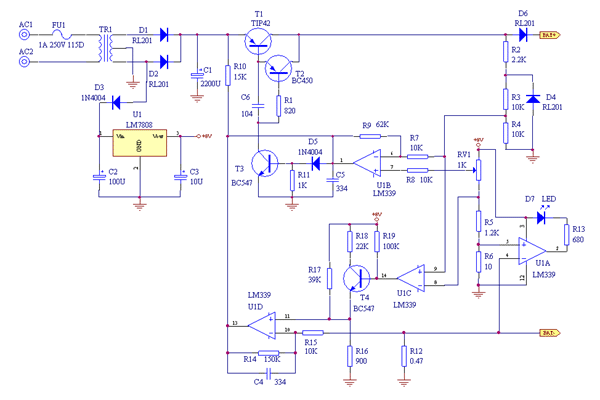

原理如下圖:

充電過程分析:

1.維護充電:

當電池電壓較低時(可設定,本電路預設在9V以下),充電器工作在小電流維護充電狀態下,工作原理為U1C⑨腳(同相端)電位低于⑧腳(反相端),U1C輸出低電位,T4截止。U1D 11 腳電位約0.18V．此時充電電流約250mA(恒流電路由R14,U1D,T1B周邊外圍電路構成,恒流原理讀者請自行分析)．

2. 快速充電:

隨著維護充電繼續,電池電壓逐漸升高,當電池電壓超過9V時,充電器轉入大電流快充模式下,U1C⑨腳(同相端)電位高于⑧腳(反相端),U1C輸出高電位,T4導通,U1D 11 腳電位約為0.48V,充電器恒定輸出約1A電流給電池充電。

3. 限壓浮充:

當電池接近充足電時,充電器自動轉入限壓浮充狀態下(限壓浮充電壓設定為13.8V,如為6V蓄電池,則浮充電壓應設定為6.9V), 此時的充電電流會由快速充電狀態下逐漸下降,至電池完全充足電后,充電電流僅為10~30mA,用以補充電池因自放電而損失的電量。

4. 保護及充電指示電路:

本電路設有反極性保護電路,由D4,U1C,U1D,T1及外圍元件構成,當電池反接時,充電器限制輸出電流不致發生事故(原理請讀者自行分析,或Email給作者)。充電指示由U1A,D7及外圍元件構成,充電時,D7點亮,充電器進入浮充狀態后,D7熄滅,表示充電結束。

5. 本電路略為修改電路參數即可任意調整充電電流,浮充電壓以滿足不同規格電池的需要。

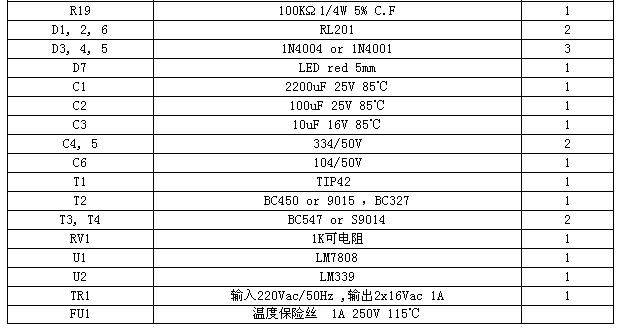

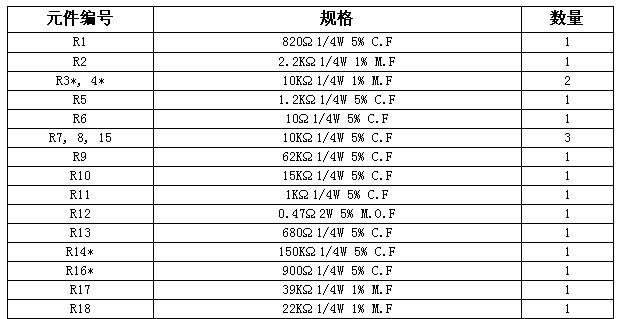

6. 物料清單如下

注:CF=碳膜電阻;MF=金屬膜電阻;M.O.F=金屬氧化膜電阻

　　*表示可根據需要調整的元件．

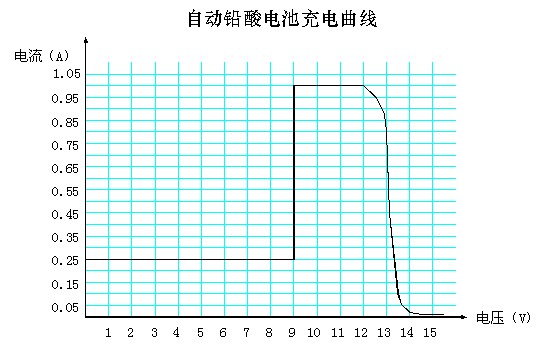

7.實測充電器的充電曲線如下圖。
