CD4060是一種內部功能完善的集成塊,應用比較靈活。本文介紹一種巧妙利CD4060的一些特點設計出的快速充電器。

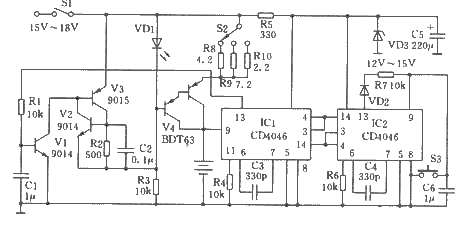

大家知道,鎳鎳電池充足電后,電池兩端電壓不僅不再上升,還會出現下降趨勢。如果在充電過程中測出其下降趨勢,便可保證電池所需的準確充電時間,實現大電流快速充電,延長電池壽命。但多數電路較復雜,不易制作。平時所見充電器電路多用電壓比較法,不易調準,常產生誤差。本電路適用于所提要求,且可提供不同的充電電流以適應不同的需要,電路簡單,制作容易。 電路如圖所示。ICl中的壓控振蕩器(VCO)受加在9腳上的電池電壓的控制,其輸
出信號一路送入IC2中的相位比較器14腳,與IC2中的VCO信號進行相位比較,比較結果控制IC2中的壓控振蕩器;另一路送入ICl中的相位比較器,與IC2來的VCO信號進行比較,其結果控制充電電路。充電時,電池電壓上升,使ICl中的VCO振蕩頻率上升。當13腳為低電平時,C6放電極其緩慢。
電路中,VD3為IC提供恒定電壓,可防止干擾。VDl、V4組成恒流電路,可防止誤動作且轉動開關S2,可獲得不同的充電電流,按圖6?15所示,可分別獲得約50mA(R9擋)、300mA(R8擋)、1A(R10擋)的充電電流。電容Cl、電阻Rl為延時電路,它主要用以防止干擾引起誤動作及可長時間不取出電池。若C6放電過多,電路便重新啟動充電。S1為電源開關兼啟動開關。S3為微動開關,可消除C6上電壓對下次充電的影響。
