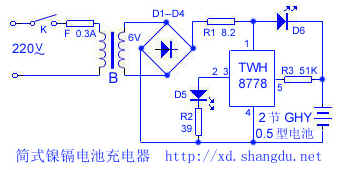

本鎳鎘電池充電電路能批示電池是否已充足電,電路如下圖:

接通開關K,220伏交流市電經變壓器B變壓,D1-D4整流后,通過R1、D6給2節GNY0.5型電池(5號鎳鎘電池)以500mA的電流進行充電。D6發光指示正在充電,此時,TWH8778開關集成電路控制極⑤腳開啟電壓小于1.6V,電路不能導通,因此D5不亮。隨著充電的繼續進行。GNY電池充電電流逐漸減小,電池端電壓逐漸升高,TWH8778的控制極⑤腳電壓也逐漸升高,當等于1.6V時,電路導通,D5發光,指示電池已充足電。
