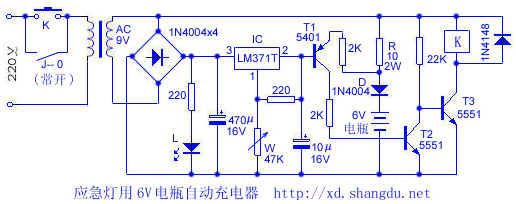

市面上出現的6V電瓶供電的應急燈,隨機配的充電器過于簡單,長時間工作發熱嚴重、易燒毀。充電時還容易造成電瓶過充,引起電解液過早干涸而縮短電瓶壽命。針對這一缺點,筆者將其改成自動充電器,經半年多使用,效果良好,電路如下圖所示:

原理簡述:IC為T1基極提供基準電壓,繼電器J實現開關K自鎖和自動斷電。當接上電瓶后,按動K,電源指示燈L點亮,同時J得電吸合,K被其觸點J-0自鎖,充電開始,此時由于電瓶欠電,T1發射極電壓低于(7.5V+0.65V),T1截止,T2也截止,它們對T3無影響。當電瓶電壓充至7.5V時,T1發射極電壓為7.5V+0.65V,T1飽和導通,T2也導通,T3基極電壓下降而截止,J失電釋放,J-0斷開,充電停止。指示燈L熄滅。通過調節W還可對不同電壓的電池充電。電路中的二極管D是隔離二極管,可防止電瓶反向放電。

元件選擇:R為充電限流電阻,可在5~10Ω間選取,其它元件無特殊要求。所有元件可搭接在一塑料盒上,IC可不用散熱器。

調試:短接K,調W使IC輸出電壓為電瓶充滿電壓7.5V即可。
