　　該電路能使兩節鎳鎘電池,當充電至3V或放電至134V時,自動斷開充電或放電回路,有效地防止過充電或過放電。

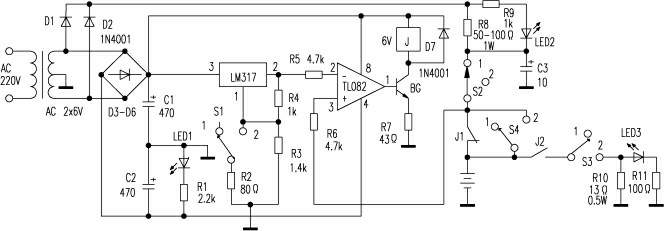

　　電路見附圖。D1、D2整流后的電壓供給電池充電,D3~D6整流后的電壓供給比較、控制電路。TL082構成比較電路,其2腳由LM317輸出提供一個恒定電壓作為參考基準,3腳電壓來自電池。2、3腳的電壓比較后由1腳輸出控制BG的開和關,再通過繼電器來控制充電或放電回路。
　　1充電過程:將開關S置于“1”的位置,電池置于電池夾中,接通電源,此時TL082的2腳電壓為3V,而3腳電壓小于3V,1腳輸出負電壓,BG截止,J無電流流過,常閉接點J1閉合,電源通過R8、S2、J1對電池充電。當電池電壓上升到大于3V后,TL082的1腳輸出電壓為正,使BG導通,J得電后使J1斷開,充電完畢。此時TL082的3腳由R8和S2提供一個更高的電壓維持J的導通,直至斷開電源為止。LED2作充電指示用。
　　2放電過程:當電池充電三四次后,要進行一次放電,以消除記憶效應。放電前,先將開關S置于“2”的位置,再放入電池,接通電源。由于此時LM317的輸出電壓設定為13V,電池電壓高于此值,TL082比較后,輸出一個正電壓使BG導通,J得電后常開觸點J2閉合(同時J1斷開),電池經J2、S3、R10放電,同時點亮LED3。當電池電壓下降到近于13V時,TL082輸出電壓翻轉為負,BG截止使J2斷開,放電結束,LED3熄滅。
　　放完電后,將開關S置于“1”的位置就可以接著充電。
　　開關S選用具有四組接點的波段開關,R2、R3最好不用可調電阻,以免接觸不良影響恒壓源的電壓。電容C3不可不接,否則充電完畢后繼電器會出現“抖動”現象。
　　使用時要注意操作順序,放入電池,并將開關S置于相應位置后,再接通電源,否則將誤判為充電完畢而出現不充電的現象�！　～薄×_運忠　
　　實驗點評:
　　該裝置成本較低,簡單易做,經實際測試后,認為它能完成其電池的自動充、放電的功能。但是,此裝置還有一個小小的缺陷,那就是LED2并不能指示電池已經充滿的情況。因此,筆者建議在原電路上稍加改動,通過T來控制LED2,這樣,當電池被充滿后,LED2即可自動熄滅。
　　另據筆者了解,目前在市場上像這種能自動充、放電(消記憶性)的充電器很少見,而且比較昂貴,因此,該裝置具有一定的市場潛力。
