五一電子閱讀：《實驗基礎》—《檢查大功率雙向晶閘管觸發能力的方法》

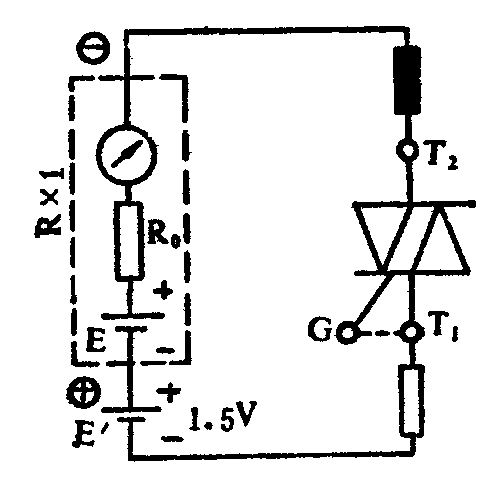

由于小功率雙向晶閘管的觸發電流只有幾十毫安,因此可用R×1檔檢查其觸發能力。大功率雙向晶閘管則不然,例如BA40-700型40A/700V雙向晶閘管的IGT=100mA,利用R×1檔已無法使管子觸發。為此可采用圖5.9.13所示電路,給萬用表R×1檔外接一節1.5V電池E′,將測試電壓升到3V,同時增加測試電流(I′M=3V/R0)。

以500型萬用表R×1檔為例,將E′接在萬用表“+”插孔與紅表筆之間,這時總電壓E+ E′=3V。該電阻檔的歐姆中心值R0=10Ω,改裝后的短路電流I′M=(E+ E′)/ R0=3V/10Ω=300 mA,實際可提供100 mA左右的測試電流。圖1中的虛線表示在測量時T1極與G 極可以短路,也可以開路。具體檢查步驟見5.9.7。

注意事項:

本方法對檢查大功率單向晶閘管也適用。

檢查雙向晶閘管的好壞(方法之一)

雙向晶閘管作電子開關使用,能控制交流負載(例如白熾燈)的通斷,根據白熾燈的亮滅情況,可判斷雙向晶閘管的好壞。

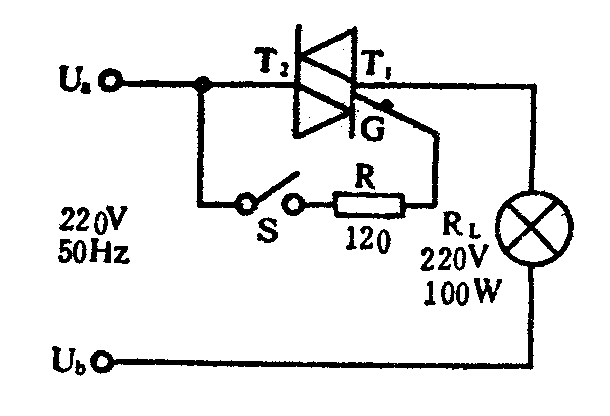

電路如圖1所示。將220V交流電源的任意一端接T2,另一端經過220V、100W白熾燈接T1。觸發電路由開關S和門極限流電阻R組成。S選用耐壓220VAC的小型鈕子開關或拉線開關。R的阻值取100~330Ω,R值取得過大,會減小導通角。

下面個紹檢查步驟:

第一步,先將S斷開,此時雙向晶閘管關斷,燈泡應熄滅。若燈泡正常發光,則說明雙向晶閘管T1- T2極間短路,管子報廢;如果燈泡輕微發光,表明T1-T2漏電流太大,管子的性能很差。出現上述兩種情況,應停止試驗。

第二步:閉合S,因為門極上有觸發信號,所以只需經過幾微秒的時間,雙向晶閘管即導通通,白熾燈上有交流電流通過而正常發光。具體工作過程分析如下:在交流電的正半周,設Ua>Ub,則T2為正,T1為負,G相對于T2也為負,雙向晶閘管按照T2-T1的方向導通。在交流電的負半周,設Ua

綜上所述,僅當S閉合時燈泡才能正常發光,說明雙向晶閘管質量良好。如果閉合時燈泡仍不發光,證明門極已損壞。

注意事項:

(1)本方法只能檢查耐壓在400V以下的雙向晶閘管。對于耐壓值為100V、200V的雙向晶閘管,需借助自耦調壓器把220V交流電壓降到器件耐壓值以下。

(2)T1和T2的位置不得接反,否則不能觸發雙向晶閘管。

(3)具體到Ua、Ub中的哪一端接火線(相線),哪端接零線,可任選。

(4)利用雙向晶閘管作電子開關比機械開關更加優越。因為只需很低的控制功率,就能控制相當大的電流,它不存在觸點抖動問題,動作速度極快,在關斷時也不會出現電弧現象。實際應用時,圖5.9.14中的開關S可用固態繼電器、干簧繼電器、光電繼電器等代替。

檢查雙向晶閘管的好壞(方法之二)

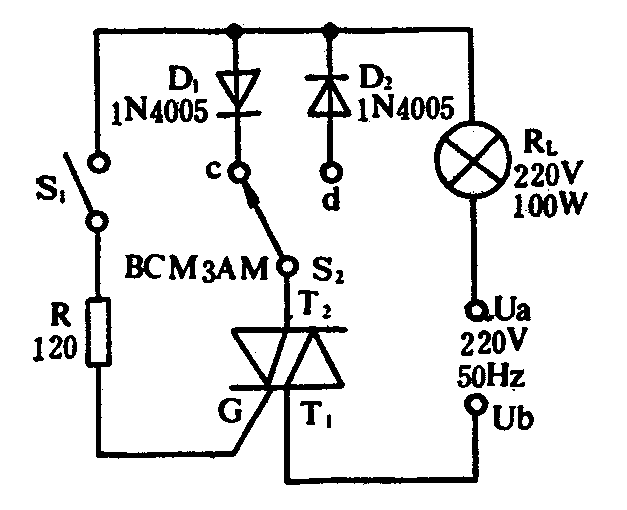

利用整流二極管,能夠迅速判定雙向晶閘管究竟沿哪個方向擊穿短路。測試電路見圖1。D1、D2是兩只極性相反的硅整流二極管。假定在交流電的正半周,Ua>Ub,則D1導通,D2截止,電流往下;當負半周Ua

檢測步驟如下:

第一步:斷開S1,將S2撥置c時,燈泡應熄滅。若燈泡發光,但亮度明顯降低(100W燈泡亮度僅相當于25W燈泡),說明雙向晶閘管沿T2→T1的方向擊穿短路。此時D1對220V交流電作半波整流,燈泡上的電流平均值減小,亮度降低。

第二步:斷開S1,將S2撥至d,燈泡應熄滅。若燈泡發光,且亮度同上,說明器件沿T1→T2的方向擊穿短路。此時靠D2進行半波整流后使燈泡發光。

第三步:按上述操作時燈泡均不亮,即可合上S1。燈泡發光,意味著雙向晶閘管能夠被觸發,質量良好。否則是門極開路,或者極T1→T2間開路。

對于雙向擊穿的管子應徹底報廢。若屬于單向擊穿短路(或斷路),只要門極完好無損,仍可將這種雙向晶閘管作為一只單向晶閘管使用。
