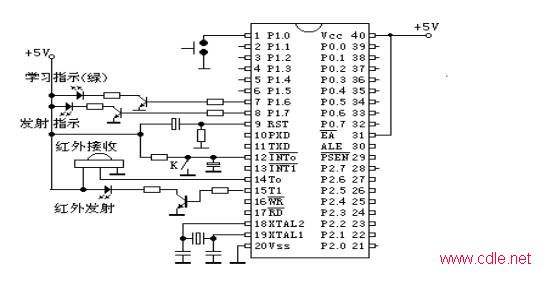

| 選擇分類：當前分類——電子制作 相關聯或者相類似的文章： [推薦]如何學好電子(32017) 今夏購物回饋送大禮并可參加抽獎活動(32000) 免費抄版軟件——文字或圖片轉PCB文件(31341) 74系列芯片資料 (11661) 兩匹馬的故事(10519) 知道中國人的安全套用完了送哪里去了？(10473) 互聯網精華文章摘錄(10473) 節能燈套件制作說明(9999) 無插件免安裝功能強大的象棋打譜演示軟件(9985) 一切都是玩！一切為了玩！(9523) 三十分鐘一個小時學會單片機(9045) 什么是單片機?單片機有什么用? (8723) 如何用STC板將代碼燒錄進IC(8681) 怎樣安裝AT51編程板的USB轉串口軟件？(8206) 多功能電子實驗套件助你成功!(8073) 電影敲詐手段“遙控炸彈”在深圳真實上演(5300) 2012年春節放假通知(4300) 當你扛不住的時候就讀一遍(4300) USB充電器套件制作說明(3141) 消費2000元,就可能得到1200元的現金獎勵(2857) 首頁 前頁 后頁 尾頁 本站推薦： | 單鍵學習型遙控器 單鍵遙控碼學習控制器電路原理圖
;**********************************************************************
;* *
;* KEYX0 P1.0 * 1 40 * VCC *
;* KEYX1 P1.1 * 2 39 * P0.0 KEYY0 *
;* KEYX2 P1.2 * 3 38 * P0.1 KEYY1 *
;* KEYX3 P1.3 * 4 37 * P0.2 KEYY2 *
;* SCL P1.4 * 5 36 * P0.3 KEYY3 *
;* SDA P1.5 * 6 35 * P0.4 KEYY4 *
;* STUDYLAMP P1.6 * 7 34 * P0.5 KEYY5 *
;* LAMP P1.7 * 8 33 * P0.6 KEYY6 *
;* RST * 9 32 * P0.7 KEYY7 *
;* RXD P3.0 * 10 MCS-51 31 * EA VDD *
;* TXD P3.1 * 11 30 * ALE *
;* STUDYKEY INT0 P3.2 * 12 29 * PSEN *
;* INT1 P3.3 * 13 28 * P2.7 A15 DEV7 *
;* REMOTEIN T0 P3.4 * 14 27 * P2.6 A14 DEV6 *
;* REMOTEOUT T1 P3.5 * 15 26 * P2.5 A13 DEV5 *
;* WR P3.6 * 16 25 * P2.4 A12 DEV4 *
;* RD P3.7 * 17 24 * P2.3 A11 DEV3 *
;* XTAL2 * 18 23 * P2.2 A10 DEV2 *
;* XTAL1 * 19 22 * P2.1 A9 DEV1 *
;* VSS * 20 21 * P2.0 A8 DEV0 *
;* *
;**********************************************************************
;
;
SPBASE EQU 70H ;堆�；�
IEVAL EQU 00H ;關所有中斷
MEMBASE EQU 08H ;工作寄存器基址
MEMS EQU 67H ;工作寄存器個數
;
;
BITNMB EQU 08H ;一個字節包含八個位
;
KEYFUNFLAG EQU 80H ; 鍵功能索引
KEYFUNNMB EQU 81H ;鍵功能號
KEYFUNRW EQU 82H ;遙控信號讀寫標志
READFLAG EQU 88H ;讀標記
WITERFLAG EQU 99H ;寫標記
;
TMPHADDR EQU 08H ;讀入高電平存放首址
TMPLADDR EQU 90H ;讀入低電平存放首址
READTIME EQU 00H ;讀入數據指令時間
; LOWH EQU R4 ;起始位存放高地址
; LOWL EQU R5 ;起始位存放低地址
STUDYLAMP EQU P1.6 ;學習指示燈
LAMP EQU P1.7 ;未定義指示燈
STUDYKEY EQU P3.2 ;學習鍵
;
REMOTEIN EQU P3.4 ;遙控輸入
REMOTEOUT EQU P3.5 ;遙控輸出
DELAYCONUT EQU 30H ;延時值
DELAYCONUT0 EQU 0FFH ;延時值
T1COUNT EQU 0F3H ;T1計數值
TMODVAL EQU 22H
TCONVAL EQU 41H
PCONVAL EQU 00H
T2CONVAL EQU 00H
SCONVAL EQU 0F8H
IPVAL EQU 01H
;
;
;*************************************
;* *
;* 主程序和中斷程序入口 *
;* *
;*************************************
ORG 0000H
AJMP START
ORG 0003H
AJMP INTEX0
ORG 000BH
RETI
ORG 0013H
RETI
ORG 001BH
AJMP INTT1
ORG 0023H
RETI
ORG 002BH
RETI
;
;*************************************
;* *
;* 初始化程序中的各變量 *
;* *
;*************************************
CLEARMEMIO: CLR A
DEC A
MOV P0,A ;清 I/O 口
MOV P3,A
MOV P1,A
CLR A
MOV P2,A
CLR STUDYLAMP
CLR LAMP
CLR REMOTEOUT
SETB REMOTEIN
MOV R0,#MEMBASE ;清工作寄存器
MOV R1,#MEMS
CLEARMEM: MOV @R0,A
INC R0
DJNZ R1,CLEARMEM
MOV R0,#KEYFUNRW
MOV @R0,#READFLAG
MOV SP,#SPBASE ;設堆�；�
MOV IE,#IEVAL ;關所有中斷
MOV IP,#IPVAL
MOV TMOD,#TMODVAL
MOV PCON,#PCONVAL
MOV SCON,#SCONVAL
MOV TH1,#T1COUNT
MOV TL1,#T1COUNT
SETB EX0
SETB EA
RET
;
;*************************************
;* *
;* 主程序 *
;* *
;*************************************
START: LCALL CLEARMEMIO ;初始化
;
MAIN: LCALL KEYWORK ;主體程序
LJMP MAIN
NOP ;PC值出錯處理
NOP
NOP
LJMP START
;
;*************************************
;* *
;* T1中斷服務程序 *
;* *
;*************************************
INTT1: CPL REMOTEOUT ;40kHZ
RETI
;
;*************************************
;* *
;* 載波合成 *
;* *
;*************************************
REMOTETX: MOV R0,#TMPHADDR
MOV R1,#TMPLADDR
SETB LAMP
; CPL STUDYLAMP
MOV A,R4
MOV R3,A
JZ LOWBACK
CLR A
DEC A
LOWBACKTMP: MOV R2,A ;起始位復原
LOWBACKTMP0: SETB TR1
SETB ET1
NOP
NOP
NOP
NOP
NOP
NOP
DJNZ R2,LOWBACKTMP0
DJNZ R3,LOWBACKTMP
LOWBACK: MOV A,R5
MOV R2,A
LOWBACKTMP1: SETB TR1
SETB ET1
NOP
NOP
NOP
NOP
NOP
NOP
DJNZ R2,LOWBACKTMP1
;
TMP0: MOV A,@R0 ;高電平處理
MOV R2,A
; CPL LAMP
TMP1: CLR TR1
CLR ET1
CLR REMOTEOUT ;
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
DJNZ R2,TMP1
INC R0
TMPP: MOV A,@R1
MOV R2,A
; CPL LAMP
TMP2: SETB TR1 ;低電平處理
SETB ET1
NOP
NOP
NOP
NOP
NOP
NOP
DJNZ R2,TMP2
INC R1
MOV A,@R1
JZ OUT
AJMP TMP0
OUT: CLR TR1
CLR ET1
CLR LAMP
CLR REMOTEOUT
RET
;
;*************************************
;* 遙控數據讀取 INT0中斷程序 *
;* 高電平存TMPHADDR為首址RAM *
;* 低電平存TMPLADDR為首址RAM *
;*************************************
INTEX0: CLR ET1
CLR TR1
CLR EX0
CLR EA
SETB STUDYLAMP
CLR LAMP
MOV R0,#TMPHADDR
MOV R1,#TMPLADDR
CLR A
MOV DPH,A
MOV DPL,A
READHEAD: JNB REMOTEIN,READDATA ;尋找起始位
INC DPTR
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
AJMP READHEAD
;
READDATA: CJNE A,DPH,READDATA00
MOV DPH,A
AJMP READHEAD
;
READDATA00: MOV R3,DPH
MOV DPH,A
MOV DPL,A
READLOOP01: JB REMOTEIN,READDATA02 ;讀起始位
INC DPTR
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
AJMP READLOOP01
;
READDATA02: CLR LAMP
MOV R4,DPH
MOV R5,DPL ;存起始位
MOV DPH,#00H
MOV DPL,#READTIME
AJMP READLOOP1
;
READDATA1: SETB LAMP ;存高電平
MOV @R0,DPL
INC R0
MOV DPL,#READTIME
MOV DPH,#00H
READLOOP0: JB REMOTEIN,READDATA2 ;讀低電平
INC DPTR
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
AJMP READLOOP0
;
READDATA2: CLR LAMP ;存低電平
MOV @R1,DPL
INC R1
MOV DPL,#READTIME
MOV DPH,#00H
READLOOP1: JNB REMOTEIN,READDATA3 ;讀高電平
INC DPTR
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
NOP
AJMP READLOOP1
;
READDATA3: CLR A
CJNE A,DPH,READDATA4
AJMP READDATA1
;
READDATA4: MOV @R0,A
MOV @R1,A
;
SETB LAMP
CLR STUDYLAMP
SETB REMOTEIN
READEND: JNB STUDYKEY,READEND
MOV R0,#KEYFUNRW
MOV @R0,#WITERFLAG
SETB EX0
SETB EA
RETI
;
;*************************************
;* *
;* 鍵工作子程序 *
;* *
;*************************************
KEYWORK: SETB P1.0
JNB P1.0,KEY0
KEYOUT: RET
;
KEY0: LCALL DL10MS ;延時去抖動
JB P1.0,KEYOUT
LJMP REMOTETX
;
;*************************************
;* *
;* 延時 255 X 2 = 512 us *
;* *
;*************************************
DELAY: MOV R0,#DELAYCONUT0
DELAY1: DJNZ R0,DELAY1
RET
;
;*************************************
;* *
;* 延時25 ms *
;* *
;*************************************
DL10MS: MOV R1,#DELAYCONUT
DL10MS1: LCALL DELAY
DJNZ R1,DL10MS1
RET
;
;
END
