作者:ss570122　原載:磁動力電子論壇

　　作者注:我將以前發表過的幾個有關機械和驅動電路的DIY帖子重新整理組合一下重新發表(并會適當增加電源和主軸的DIY內容),為的是方便初入雕刻機制作的網友能夠方便的了解DIY雕刻機機械、電子制作過程,我覺得DIY是強調自己動手制作的能力和樂趣,能采用和利用現有材料和二手配件改造是不錯的選擇。如果能給你帶來幫助和樂趣,你別忘了要頂一下啊。

　我很早就想做一臺雕刻機,準備了一段時間,現在利用假期開工了,上幾個圖,希望前輩多加指導。

　這是做機架的材料,現成的壓制鍍鋅U型材,厚度3mm。

圖1

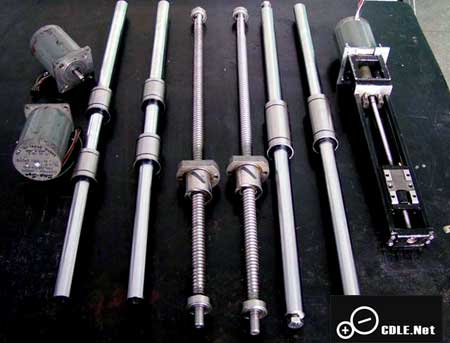

　　這是購買的2根二手滾珠絲杠1404長500mm/共260元 4根全新直徑20mm長530mm光軸配直線軸承6個/共320元、二手Z軸小滑臺行程220mm寬50mm/130元,3只二手57步進電機4.7V1.8A/共60元。

圖2

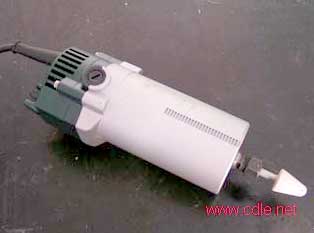

　　這是臨時選用的主軸,350W6mm修邊機/125元

圖3

　這是自己做的尼龍聯軸器,將步進電機和滑臺連接起來。

圖4

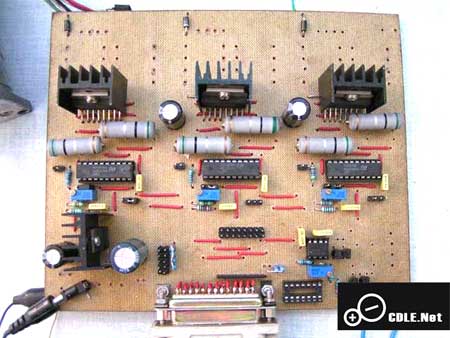

　　這是自己做的3軸控制版,采用L297+L298,拆機件,并口控制,帶3軸限位電路。共花費不到50元。續流二極管還沒有焊,整板已經調試好,用Kcam4和Mach2試驗通過。

圖5

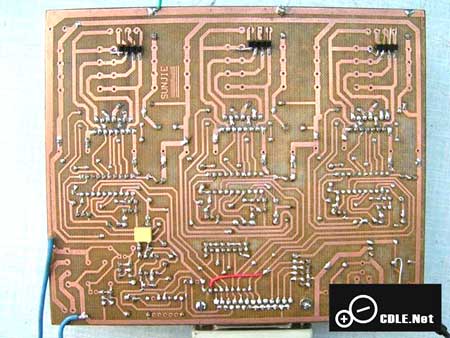

　　這是控制板背面,用熱轉印法做的。

圖6

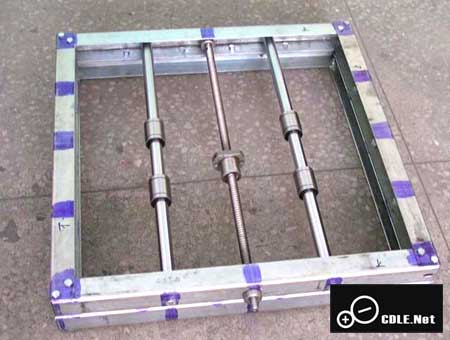

　　這是利用假期幾天制作好的機架底盤540*540mm,底盤剛度很重要,所以采用兩層,用螺栓連接,很穩固。

圖7

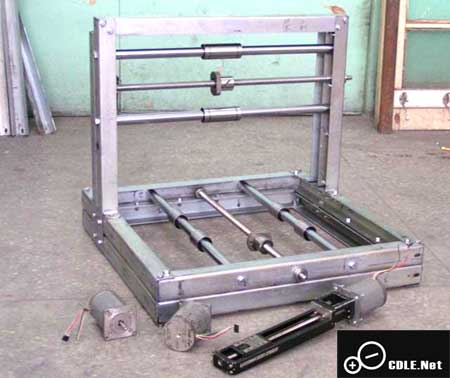

　　這是已經做好的機架整圖,下一步加工絲杠軸承座并連接步進電機,安裝Z軸,工作運動臺等等。

圖8

圖9

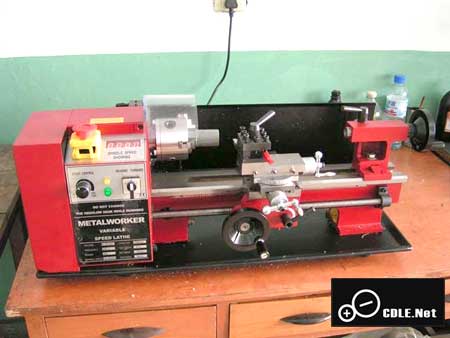

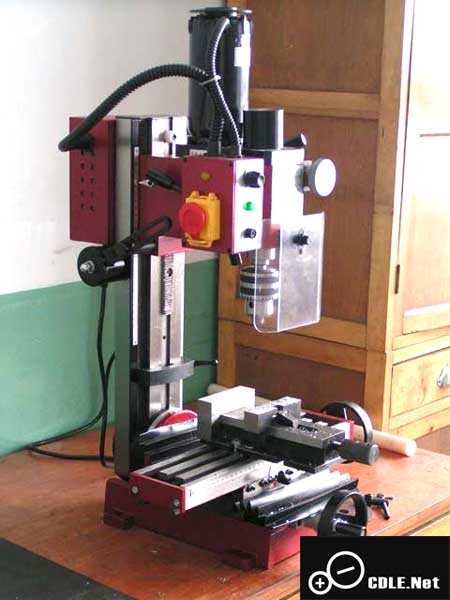

　　這是我新買的C3車床和X2鉆銑床,等雕刻機做完后在將X2改制成數控銑床。

圖10

圖11

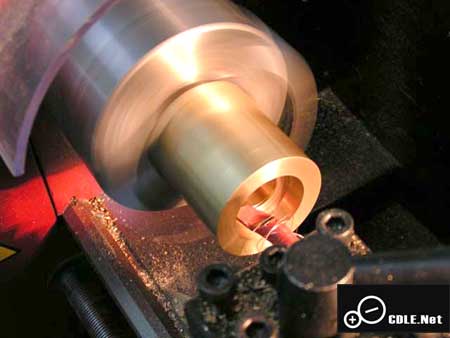

　　用C3車車加工絲杠軸承座,第一次做,整整做了大半天,用銅棒材料做了4個。不幸的是切割刀崩斷了,后來只好用砂輪片切。

　　加工中

圖12

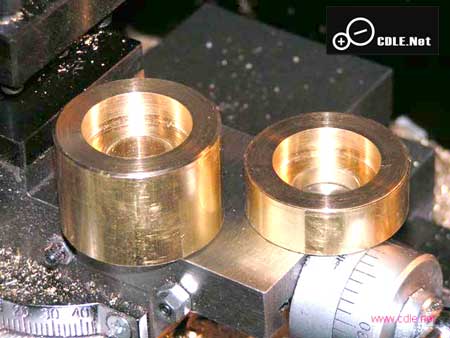

圖13　加工好的軸承座

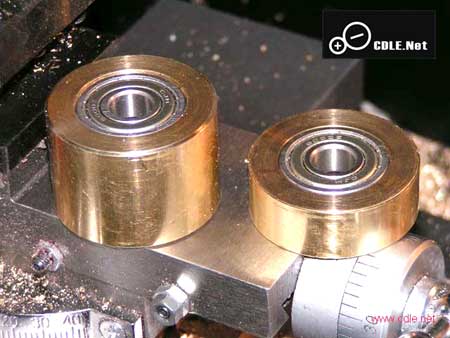

圖14　裝上軸承

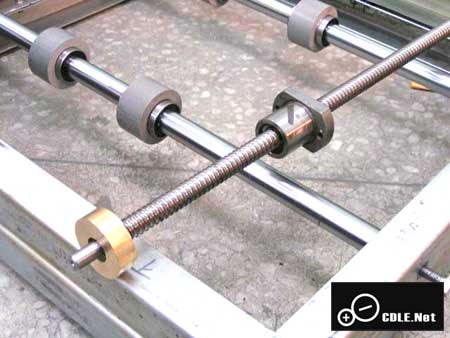

圖15　裝到絲杠上試試

圖16　裝到絲杠上試試

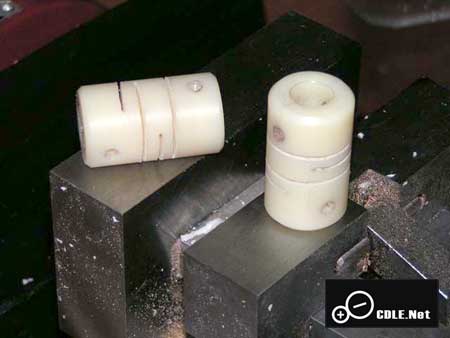

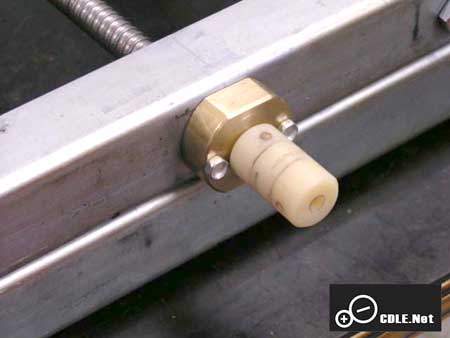

　　X和Y軸用的兩個聯軸器兩頭內孔直徑不同,買一個新的要很貴的,二手有沒有合適的。所以自己用尼龍做了兩個,彈性槽是用鋸條拉的,所以不是很整齊,但是使用是沒有問題的,扭矩和彈性都能滿足要求。

圖17

圖18

圖19

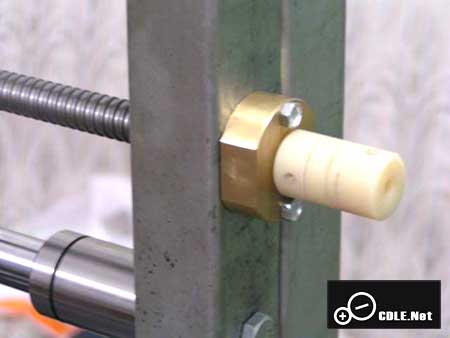

圖20 步進電機還沒安裝支架
