作者:yudongyang　原載:磁動力電子論壇

　　很久以前看到有DIY雕刻機的高手,非常佩服,也希望有一天自己能夠也做一臺。由于基本知識不了解,一直不敢動手。直到看到這個網站,在遍歷了所有帖子后,發現高手們已經解決了很大比例的難題,先驅們的工作為像我這樣的后來人提供了寶貴的經驗。經過長時間的潛水,準備材料,我的雕刻機終于動工了,個人信心也挺足。由于工作關系,每周我只能利用周六周日的時間來考慮與制作,進度很慢,設計也經常更改,為了也能貢獻自己的一點制作心得,給大家一點參考,把部分制作過程圖片提供了一下,請大家批評并提供建議。

圖1

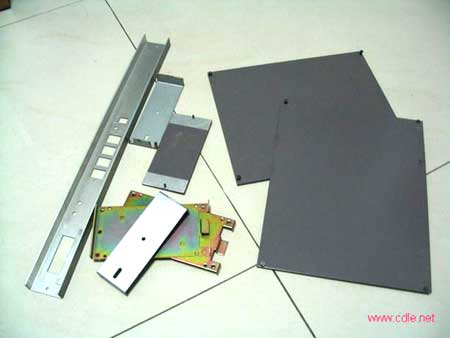

　　原始材料1

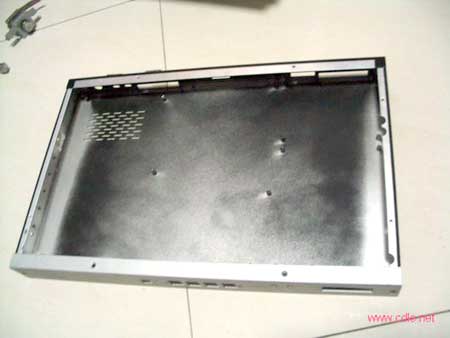

圖2

　　原始材料2-電子設備的機框,后來做了加固,做機座

圖3

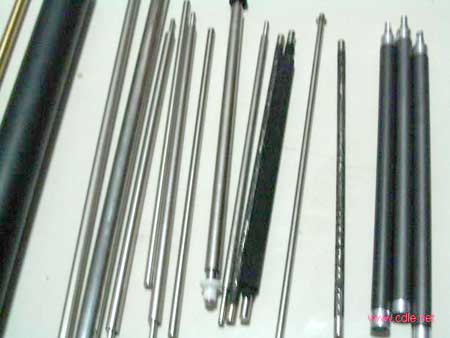

　　光桿,打印機拆的

圖4

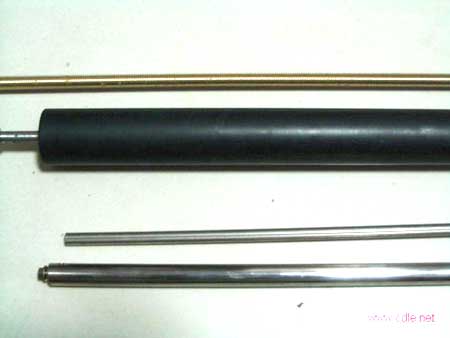

　　光桿,打印機拆的(小竅門:激光打印機的墨盒和硒鼓里有很多光桿,可以考慮拆出來用)

圖5

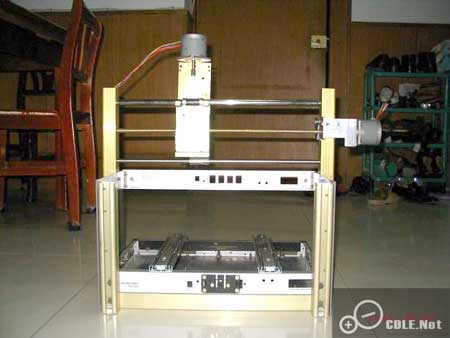

　　原來的構想,強度太差

圖6

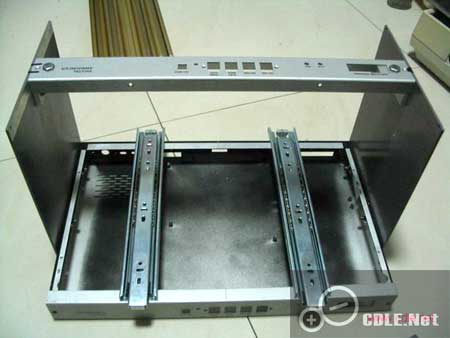

　　更改后的構想,用裝修用的滑道作了改進,加大了強度(由于長度都很短,到賣裝修材料的商店去買的時候,他們很高興,下腳料就夠了,價格也特別的便宜)

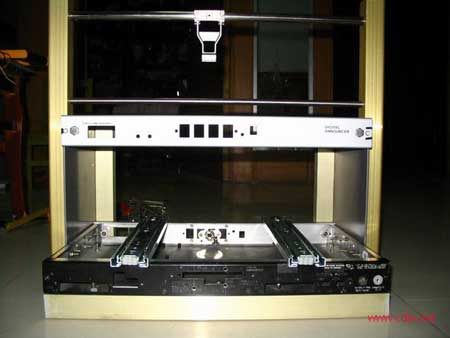

圖7

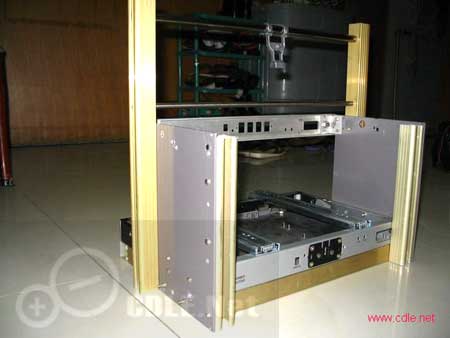

　　更改后的構想(前側面)

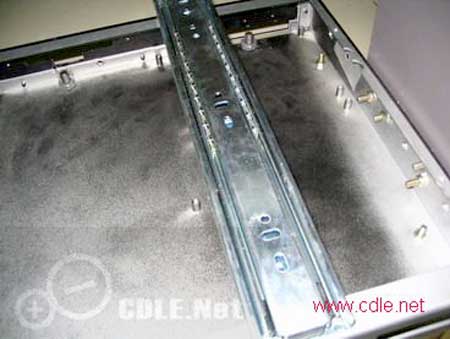

圖8

抽屜滑軌(受老外的啟發,19元/對)

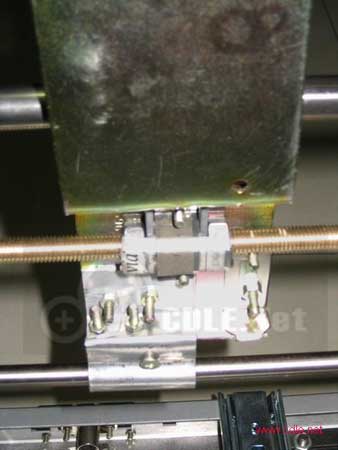

圖9

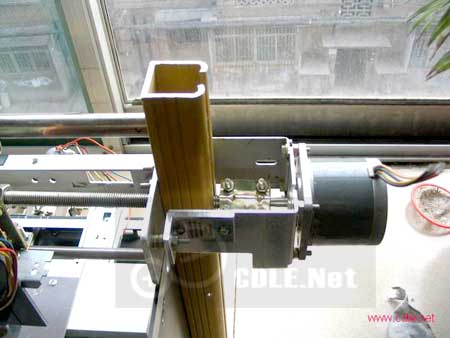

　　Z軸背面連接處

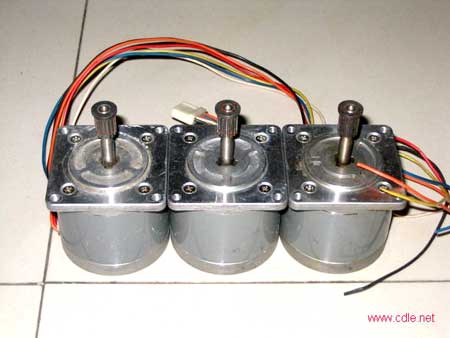

圖10

　　采用的電機,5.1V1.0A,二手25元/個

圖11

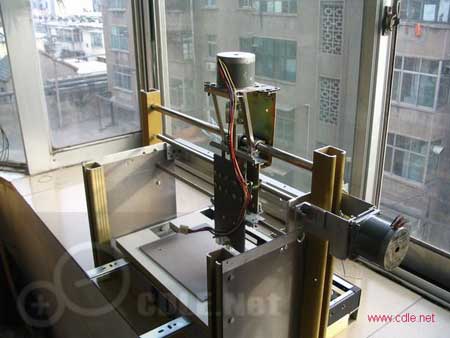

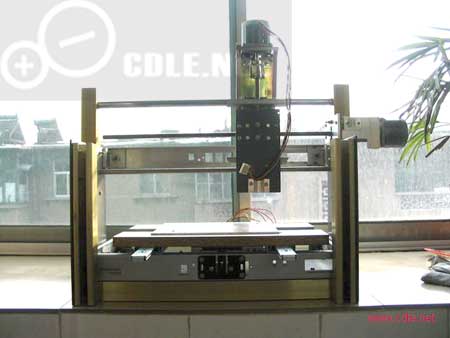

　　機械部分終于完成了,根據朋友的建議,將Z軸高度下降了9CM,絲桿換成了不銹鋼絲桿,準備開始接線了.

　　全景

圖12

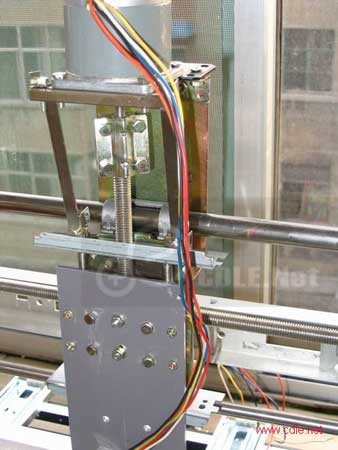

圖13

　　Z軸

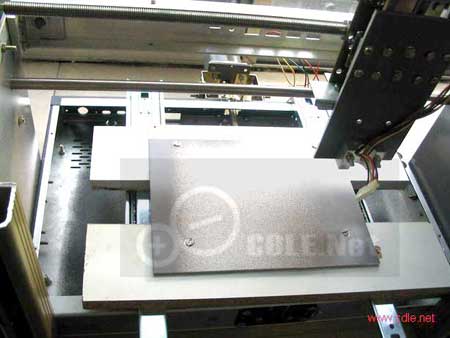

圖14

　　工作臺

圖15

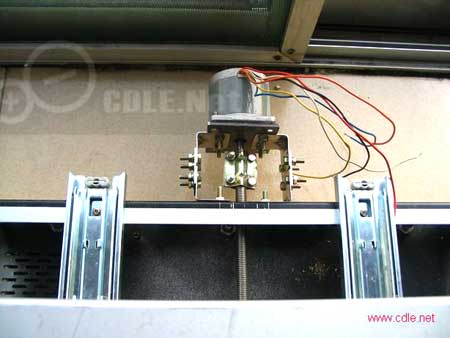

　　X軸

圖16

　　Y軸

圖17
