| 選擇分類：當前分類——自制儀表 相關聯或者相類似的文章： 常用NMEA-0183語句字段定義解釋(915) 數字萬用表套件830B制作說明(890) GPS接收機射頻前端電路原理與設計 (889) ss570122的雕刻機制作過程(2)(861) 高頻信號發生器的操作技能(851) ss570122的雕刻機制作過程(1)(797) ss570122的雕刻機制作過程(4)(723) 單片式晶體管速測儀(634) ss570122的雕刻機制作過程(5)(633) 發布第一版TA8435超限電流(2.5A)控制板(628) ss570122的雕刻機制作過程(完)(615) 修邊機專用夾頭制作過程(真正的制作)(603) 學會看NMEA-0183數據協議代碼 (551) 自制亞微秒脈沖幅值測試儀(495) ss570122的雕刻機制作過程(6)(476) 串聯型穩壓電源(475) ss570122的雕刻機制作過程(7)(422) yudongyang制作的雕刻機(402) ss570122的雕刻機制作過程(3)(385) 電視方格信號發生器(早已經斷貨)(280) 首頁 前頁 后頁 尾頁 本站推薦： | ss570122的雕刻機制作過程(3)

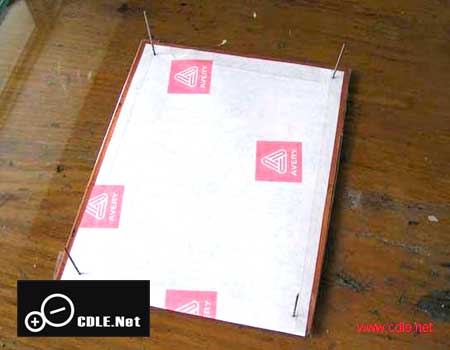

做板子的另一面,其它同上,關鍵是定位,先將第一面腐蝕好后的四角定位孔鉆透,然后把另一面圖紙用小細桿定位好,繼續腐蝕

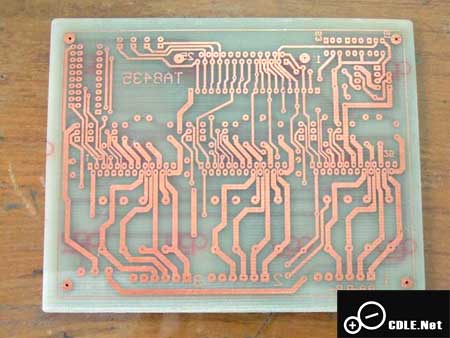

這是打印的設計原理圖、PCB圖和腐蝕好后的控制電路板

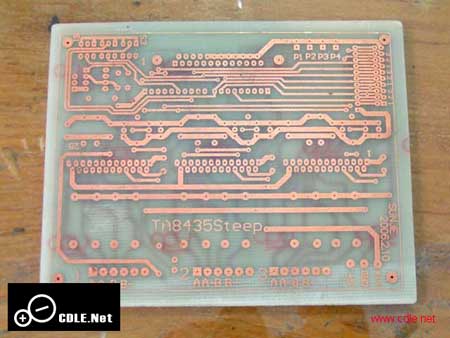

檢驗,將腐蝕好的板子放在亮處,看,每個焊盤和過孔對的很整齊,雙面板制作成功。當然還要適當的檢查和修補。

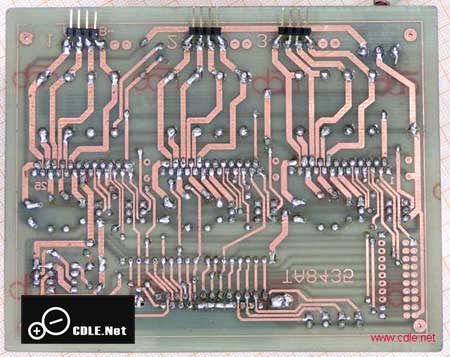

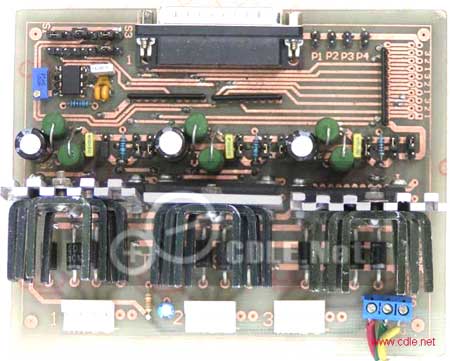

下面介紹焊好元件的電路板。

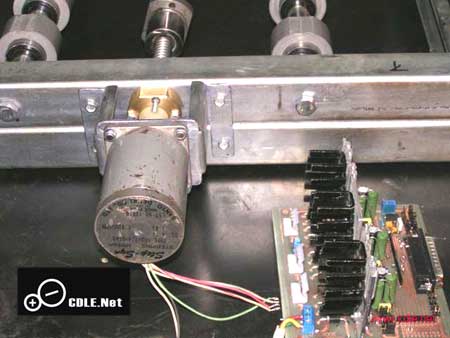

調試X軸和Z軸滑臺

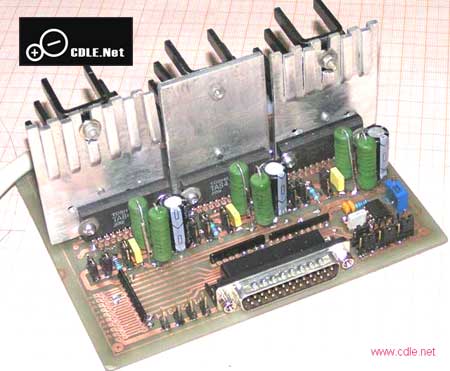

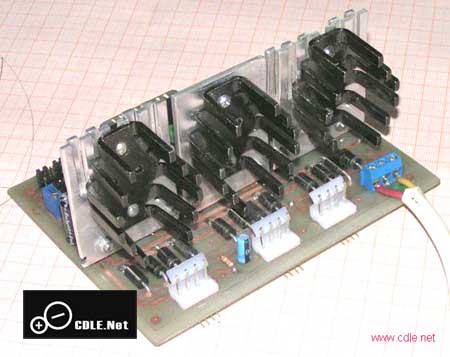

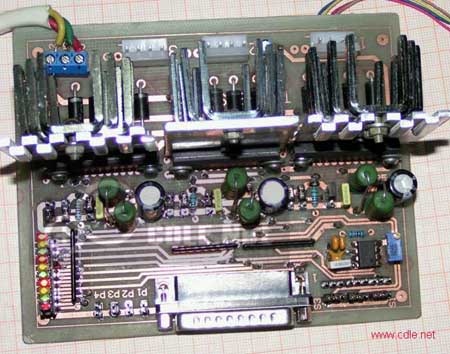

這是最后定型的TA8435H控制板子,亮的發光二極管是指示三軸的運動狀態(脈沖、使能和正反轉)。 好了,就傳到這里,下一步是安裝Z軸滑臺和整體調試。 這是最后定型的TA8435H控制板子,亮的發光二極管是指示三軸的運動狀態(脈沖、使能和正反轉)。

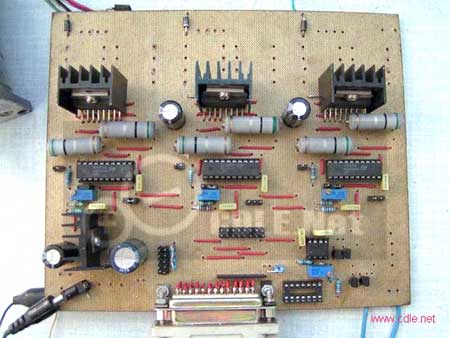

這是以前采用的L297+L298控制板,這次做的板子體積小多了。
