作者:ss570122　原載:磁動力電子論壇

TA8435H突破最大工作電流極限

　　為了提高TA8435H的最大工作電流極限,今天對控制板的驅動芯片散熱系統作了改進,將原來附加的翅型散熱片拿掉,在原來的鋁板散熱器上加了一個小風扇(每個芯片單獨加,選用比較強勁且很薄的一種顯卡用風扇,我用的叫奧運風,噪音很小,12V/0.06A,3元/只),試驗結果好的出乎我的想像。通過適當調整采樣電阻,使步進電機工作電流達到2.2A(原來的工作電流是1.8A),工作兩個小時,電機已經熱的有些燙手了,但是芯片溫度幾乎沒有升高多少,手摸只是有些溫熱,估計超不過55℃(TA8435H的工作溫度是-40℃~85℃),在沒用風扇的情況下,靠翅型散熱片自然散熱,1.8A工作電流時芯片有些燙手,估計能達到80℃左右,其實也是在許可范圍內。通過以上試驗,TA8435H在用風扇散熱的情況下,工作電流達到2.5A是完全可能的(以前網上有類似報道)。

　　看來以后選用TA8435H作為2.5A以下的步進電機控制驅動應該是業余玩家的首選,電路簡單(控制和驅動為一體),帶真正意義的1/2、1/4和1/8細分功能(再高的細分功能對雕刻機驅動沒有太大的實際意義)。免調試,制作的驅動板體積小,加上三支小風扇旋轉帶來的清風和聲,很有一種動態的美感,記住非常6+1的一句話“沒有你做不到的,只有你想不到的”

　　另外今天在電子市場找到一個很好的開關電源,是老式聯想微機的電源,體積很小,質量好,幾乎是普通電源的1/2大小,輸出12V/4.8A;5V/10A;3.3V/10A;-5V/0.8A;-12V/0.5,我的雕刻機主要使用12V和5V,實際測試12V輸出電流可以達到5.8A,電壓只降了0.02V。這樣電源和控制板都可以放到小控制盒里。

TA8435H突破最大工作電流極限試驗貼圖

　　為了提高TA8435H的最大工作電流極限,昨天對控制板的驅動芯片散熱系統作了改進,將原來附加的翅型散熱片拿掉,在原來的鋁板散熱器上加了一個小風扇(每個芯片單獨加,選用比較強勁且很薄的一種顯卡用風扇,我用的叫奧運風,噪音很小,12V/0.06A,3元/只),試驗結果好的出乎我的想像。通過適當調整采樣電阻,使步進電機工作電流達到2.2A(原來的工作電流是1.8A),工作兩個小時,電機已經熱的有些燙手了,但是芯片溫度幾乎沒有升高多少,手摸只是有些溫熱,估計超不過55℃(TA8435H的工作溫度是-40℃~85℃),在沒用風扇的情況下,靠翅型散熱片自然散熱,1.8A工作電流時芯片有些燙手,估計能達到80℃左右,其實也是在許可范圍內。通過以上試驗,TA8435H在用風扇散熱的情況下,工作電流達到2.5A是完全可能的(以前網上有類似報道)。

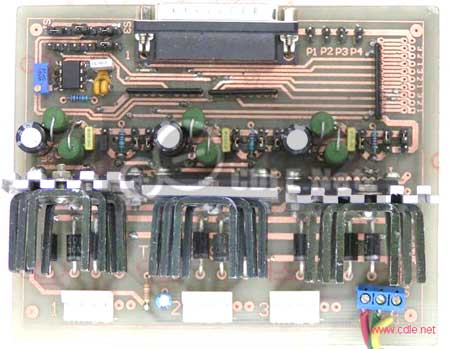

圖54　改進前TA8435控制板

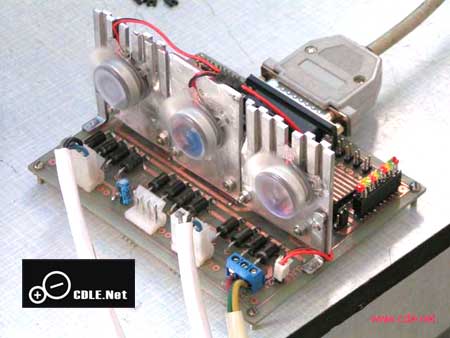

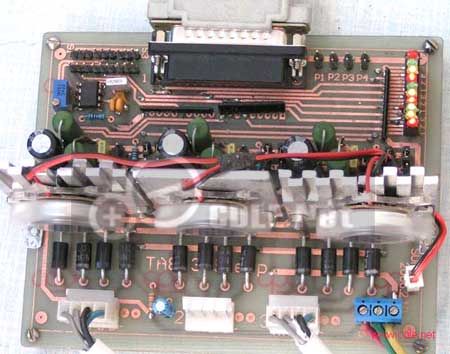

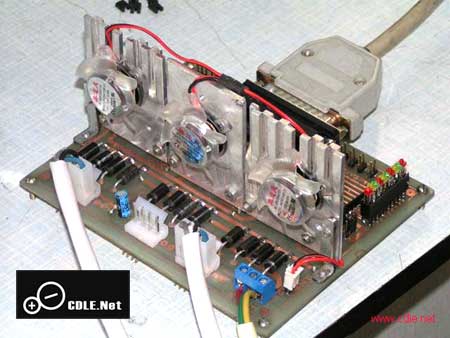

圖55　進后TA8435控制板

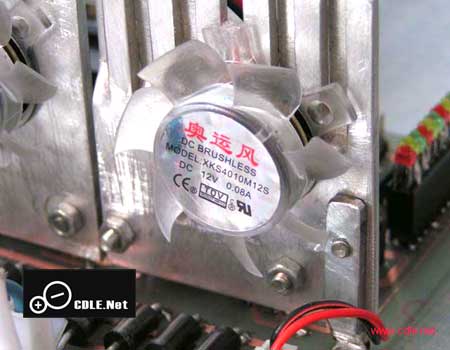

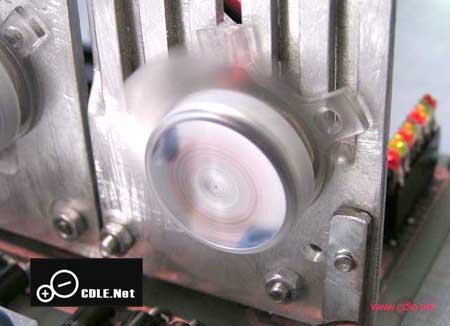

圖56　改進局部圖

圖57 板子下面

圖58

圖59

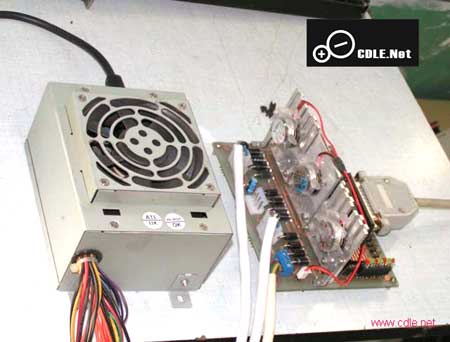

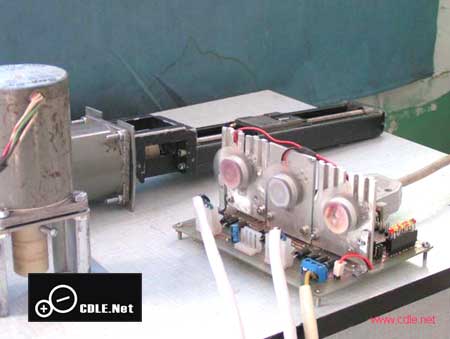

圖60　試驗現場情況

　　
　　TA8435H突破最大工作電流極限試驗圖片續

　　另外昨天在電子市場找到一個很好的開關電源,是老式聯想微機的電源,體積很小,質量好,幾乎是普通電源的1/2大小,輸出12V/4.8A;5V/10A;3.3V/10A;-5V/0.8A;-12V/0.5,我的雕刻機主要使用12V和5V,實際測試12V輸出電流可以達到5.8A,電壓只降了0.02V。這樣電源和控制板都可以放到小控制盒里。

圖61

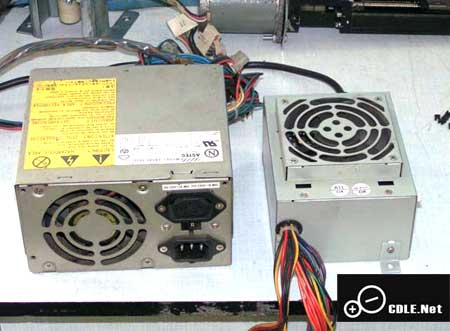

圖62　兩個電源對比圖

　繼續上雕刻機制作過程(接近尾聲)

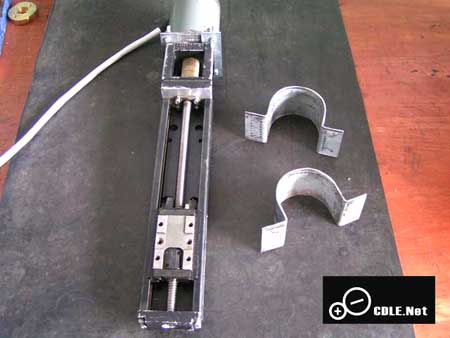

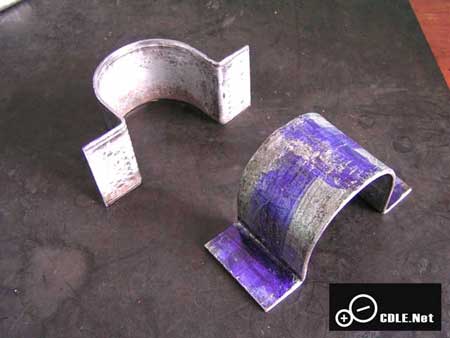

　　快開學了,有一些事情要辦,停了幾天,今天將Z軸滑臺裝好,材料都是采用手里現有的材料,這是Z軸卡子,強度滿足一般的雕刻要求,

圖63

圖64

圖65

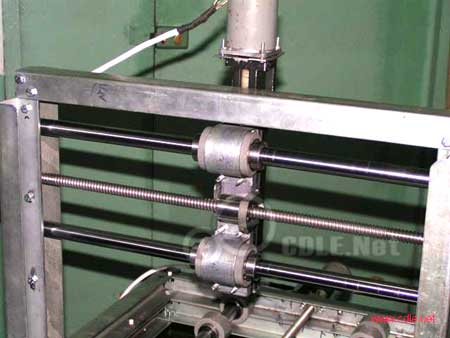

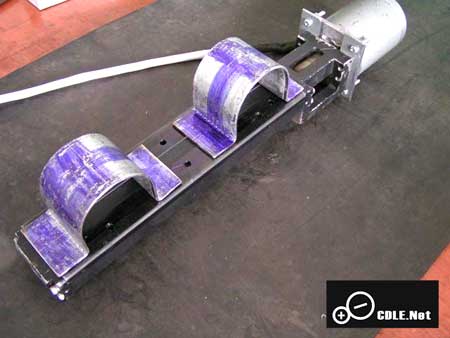

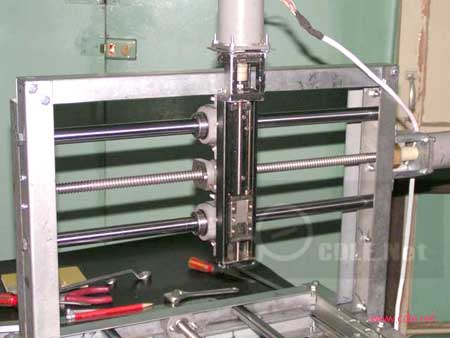

　　將Z軸小滑臺裝好,滑臺i寬6cm,有效行程22cm,原想在滑臺底座鉆幾個安裝孔,沒想底座到太硬了,新鉆頭硬是沒有鉆動,只好還是采用原來的安裝孔,有在卡子和滑臺之間加了一個過渡板(沒有拍片),以下是安裝好的圖樣,

圖66

圖67

　　明后天找塊XY平臺裝好,再將主軸(修邊機)裝上就可以試雕了,看來在開學之前是可以竣工了,下個假期準備將X2銑床給改成數控的。
