作者:ss570122　原載:磁動力電子論壇

繼續雕刻機的制作過程(試雕雕刻機作品)

　　假期過后,開始了緊張的工作,閑時把ArtCam7.0浮雕軟件作了研究,和Type3等刀路制作軟件比較,ArtCam可能更容易上手,今天試著雕刻了一個浮雕字,因為雕刻刀是自己用6.2mm的鉆頭把頭切掉,利用根部磨制的,所以和成品雕刻刀比要差些,先試驗用還可以,以下是刀路制作的貼圖:

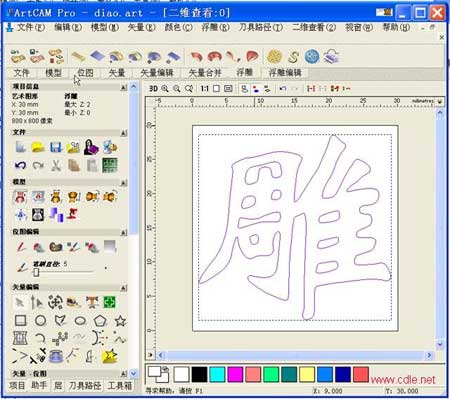

　　1、先作個矢量字“雕”

圖80

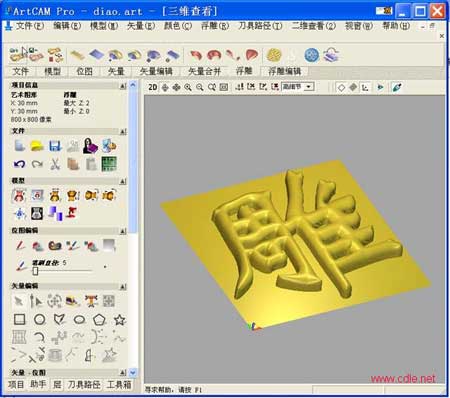

　　2、制成3D浮雕

圖81

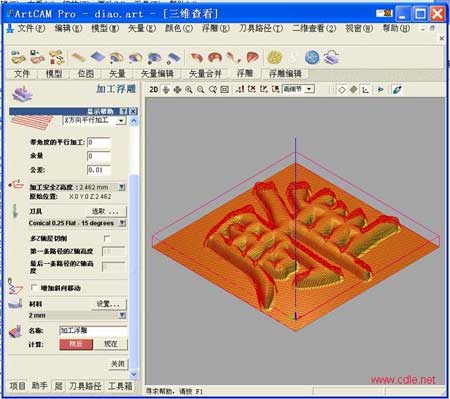

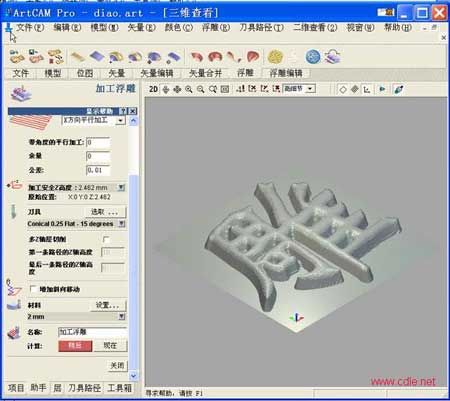

　　3、制成刀路,雕刻刀選擇30度0.25平底刀

圖82

　　4、模擬浮雕雕刻效果圖,并建立刀路文件,選用NCC文件存檔

圖83

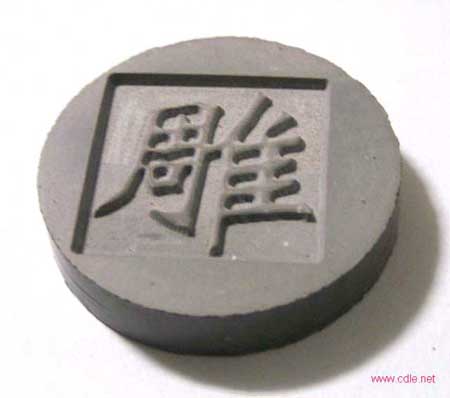

　　這是用自制的雕刻刀,PVC材料雕刻的樣品“雕”

圖84

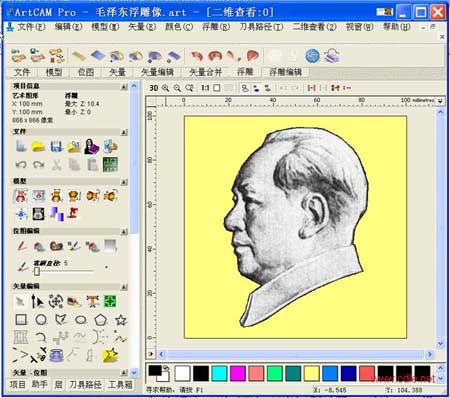

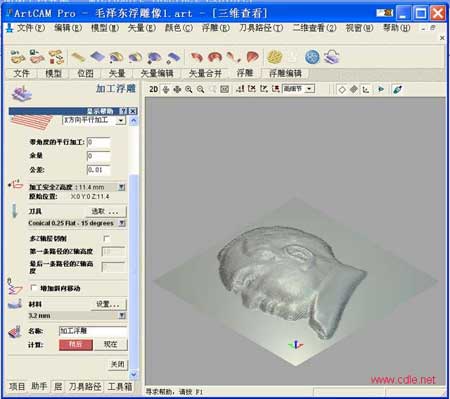

　　如果用成品雕刻刀,并采用專用材料一定會雕刻的更好,自己又制作了一個毛澤東浮雕頭像明天找塊有機玻璃雕刻試試效果如何？

圖85

圖86

圖87

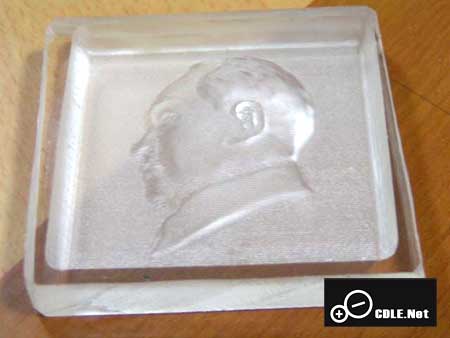

　　新雕刻的偉人浮雕

　　這是用有機玻璃新雕刻的偉人浮雕,刀還是自制的那一把,如果用成品雕刻刀一定會“相當的好”

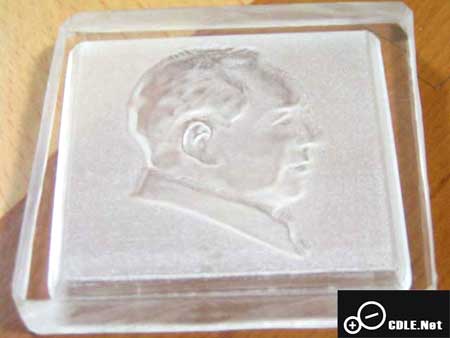

　　雕刻有機玻璃的正面圖像

圖88

圖89

　繼續雕刻機的制作過程(自制雕刻刀)

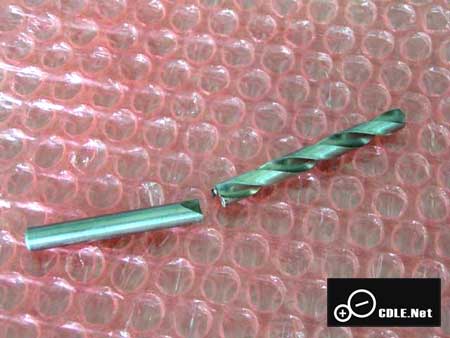

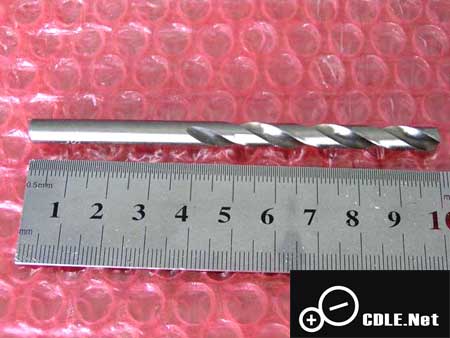

　　為了試驗自己試著做了一把自制雕刻刀,利用6.25mm的高速鋼鉆頭(修邊機是6.35mm的夾頭)的上半光桿部分。

圖90

圖91

　　
　　然后將光桿夾到修邊機上,通電使修邊機帶鉆頭桿邊旋轉邊在砂輪機上磨制,注意角度一般是半角15°,高速鋼容易退火,所以要邊加水邊磨制,當磨成一個30°錐針即可,然后在用修邊機高速旋轉在油石上繼續精磨,知道錐尖鋒利為止,然后開半口,磨前角和后腳,因為手工控制精度是保證不了的,所以完全要憑經驗,做雕刻試驗用還是可以的。

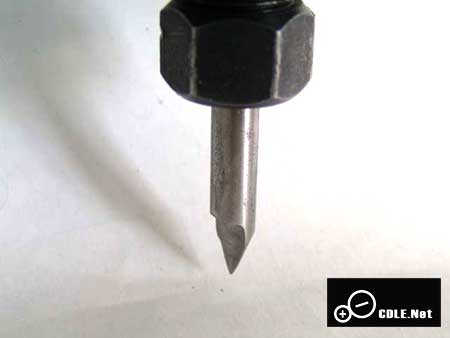

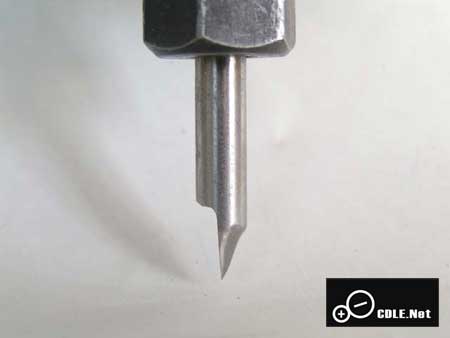

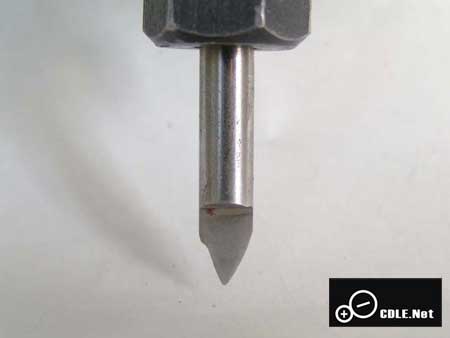

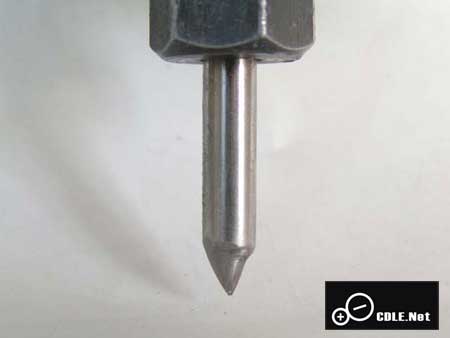

　　這是磨制后的刻刀形狀,手工磨制是無法和專業磨刀相比的。

圖92

圖93

圖94

圖95

　　另外我找了一根6mm×105mm的硬質合金棒,準備截3段,作3把雕刻刀,但是太硬了,不知用什么方法割斷,有大俠知道的告知一聲,不勝感謝!

圖96
