這個電路做好好久了,最久才有空把它寫了個示例。很簡單的小玩意兒,是用AT89C2051和X5045為主做一個密碼控制器實驗。使用X5045的看門狗功能可以使電路在受到干擾或特殊情況死機后,可以自動復位重啟電路,使電路保持正常工作。使用X5045的數據讀寫功能,可以保存密碼,也可以修改密碼。本文附帶的實例程序演示X5045的狀態寄存器的讀寫、存儲位的讀寫,里面的功能函數可以直接移植到別的程序中。電路上電后,紅色LED亮,當按下按鍵時綠色LED閃亮一下,當按下"3,1,5,8,1,8",密碼正確,紅色LED滅,綠色LED亮,繼電器打開,10秒后回到上電時的狀態。當按下第一次按鍵后20秒內沒有按下正確的鍵值,則會進行下一次鍵值輸入。程序可以方便修改成可以方便更改密碼的程序,也可以加入記錄工作次數的程序等等,升級成更實用的程序。

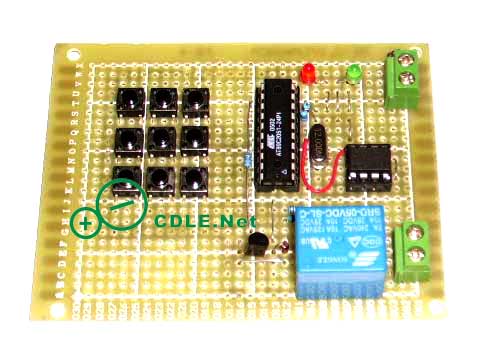

圖1

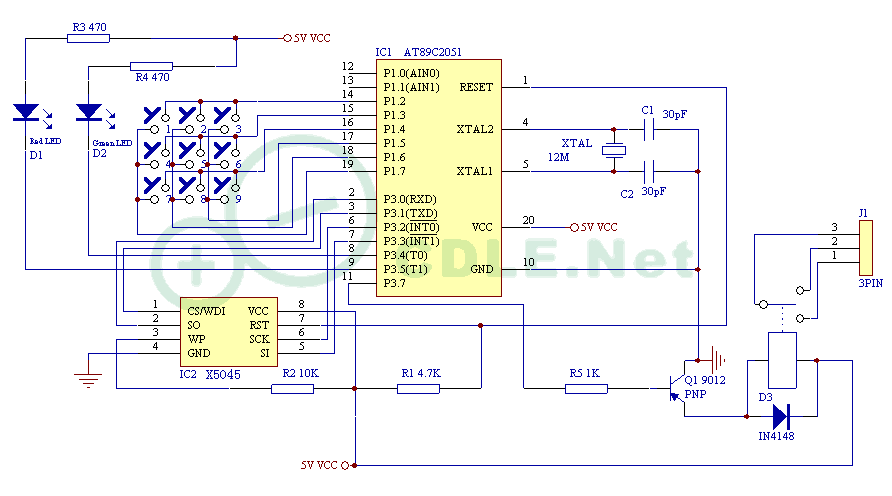

圖2　原理圖(點擊放大)
