一款簡單的熱水器控制電路設計 作者:湖北師范學院物理系 田開坤(435002)　原載:磁動力電子

　　
　　我在家里自制了一個淋浴用的熱水器,經濟實惠,并且自制了一個控制電路,該電路有兩個功能:防止空燒和溫度升高達到設定值后報警,使用后效果不錯,性能穩定,特總結出來與大家分享。

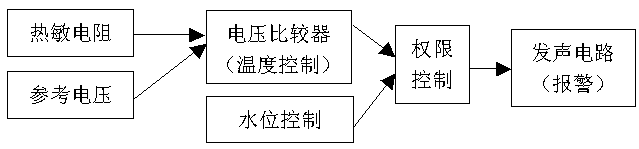

控制原理框圖

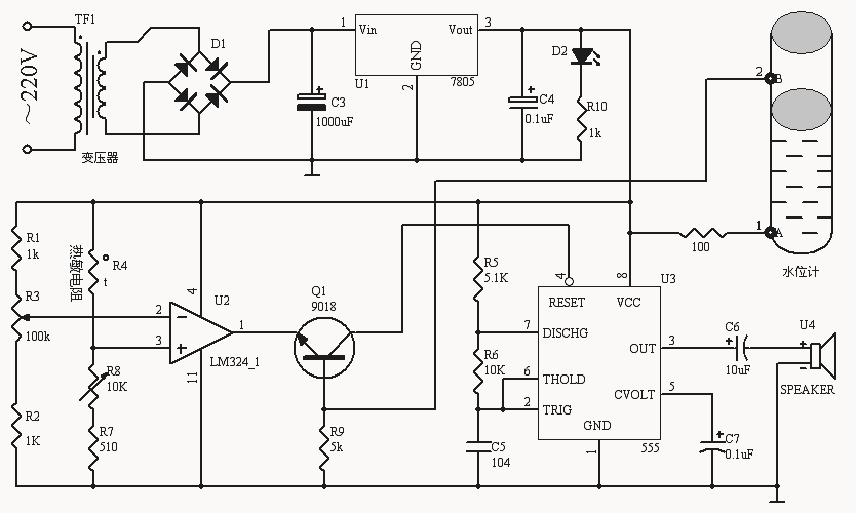

實際電路圖(點擊看大圖)

電路分析說明:熱敏電阻R4隨著溫度的升高阻值減小,引起R4和R8之間的電壓上升;R1、R2、R3組成分壓電路提供參考電壓,調節R3可以改變參考電壓值;運放LM324構成電壓比較器,反向輸入參考電壓,正向輸入信號電壓(隨溫度改變的電壓),當信號電壓超過參考電壓時,輸出由低電平翻轉成高電平;555定時器產生報警用的音頻信號,直接驅動喇叭發聲,調節R5、R6、C5的值可以改變音調,由復位端4腳控制是否發聲(低電平復位、高電平或懸空時發聲);555定時器復位端(4腳)和運放輸出端之間用NPN三極管9018隔開,9018基極接水箱上的水位計,有水時A、B兩點導通,使得9018基極接電源高電平,三極管導通,LM324輸出低電平使555不發聲,如果水箱里沒水,9018基極由R9接地,截止,555復位腳懸空,喇叭報警,可以防止干燒,溫度升高到設定值時,324輸出高電平,使得555復位端電平抬高,喇叭發聲報警,提醒用戶停電,9018在此構成權限控制電路;電源由變壓器(VC-9V)通過二極管橋式整流電容濾波后經7805穩壓提供5V電壓供電。在實際使用時我將熱敏電阻貼在水箱外壁上,根據個人愛好調節R3,設定水溫。 555內部結構和引腳如圖所示

555定時器

后記:本人愛好電子設計制作,經常會做一些在生活中使用的小電路并親自實踐,希望結交有相同愛好的朋友,非常感謝"磁動力工作室"給我提供了不少有用的資料。如果我的作品能夠在網上與大家分享,是件愉快的事情,不圖報酬。
