圖解S51并口下載線的制作 作者:溫正偉　原載:www.cdle.net

　　網友聶忠強寫的S51下載線軟件Easy 51Pro v2.0,其并口下載線的制作簡單使用方便,下載的速度也很快,其穩定性也很不錯。下面我把自已的制作經驗用圖解的形式和大家分享,同時感謝聶忠強網友無私的奉獻。

軟件下載:Easy 51Pro v2.0

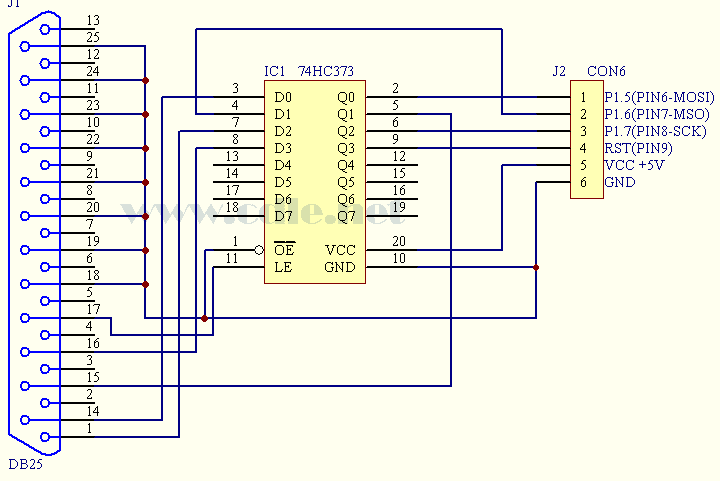

圖一是我修改了的電路圖

圖1:電路圖(點擊放大)

　　在制作的過程中我使用過74LS373代替74HC373,但無法和軟件通讀,查資料和實際電路發現74LS373的輸出電平只有3點幾伏,所以無法和連通單片機的SIP。我也用過74HC374,它是可以在這個電路中取代74HC373的。

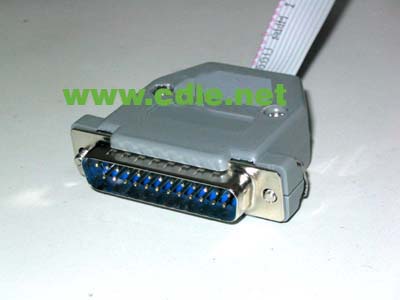

圖2:DB25插針式并行插頭(俗稱公頭)

　　電路中只用了一片74HC373所以完全可以把電路裝在DB25插針式并口插頭內部,這個可以做到很小巧,可以很方便的使用�，F在AT89C51停產了,制作一個AT89S51/S52下載線是很有必要的。特別是以前購買了C51編程器的朋友。而且制作的成本是十分低的,只要自己動手做一下就可以用不到十元就可以擁有一個學習51單片機的好工具。

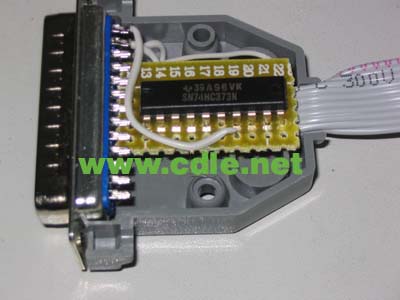

圖3:裝在并行插頭中的電路板

　　光是做好下載線是不行的,S51系統的ISP下載方式還要求要下載程序單片機運行在最小化系統中。只要把圖四和圖一的相應引腳連接起來就可以對S51進行ISP下載了。要接的引線是S51的6,7,8,9,20,40引腳。晶振可以在3M-24M間選用,當然是看你的目標板了。舊的C51系統也可以改裝后換上S51芯片使用ISP下載方式進行程序的在線升級。

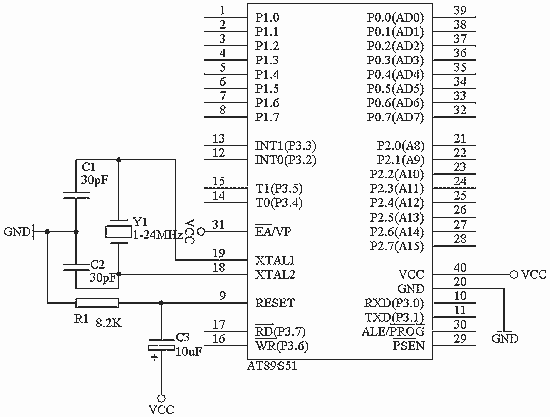

圖4:S51最小化系統

　　為了方便使用我們需要做一個下載頭,圖五中之所以有兩個接頭是因為我的目標板原先沒有設計專門的下載線接口,所以要針對目標板做上兩個接頭。大家可以在一條下載線上做一個接頭,再根據不同的目標板做不同的轉接頭。圖六則是下載線用在我的目標板上。電路很簡單接線正確的話一般無需要調整就可以正常使用,如有問題可以用軟件中的IspTest.exe(下載線調試程序)檢查你的74HC373芯片是否正常和你的電腦并口是否正常,檢查的方法是按程序的中按鍵再用萬用表看看相關的引腳電平是否正常。要注意的是軟件只支持LPT1(378H)。

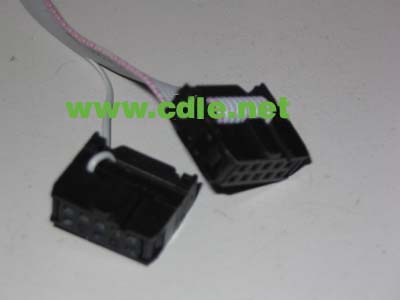

圖5:下載頭

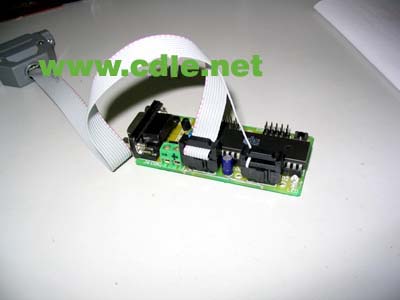

圖5:連接應用板
