“知了”叫聲模擬器

來源:本站　　作者:

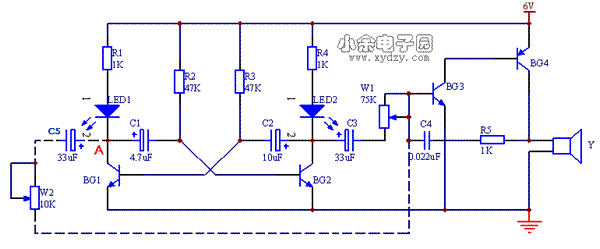

電路概述: 　　如下圖所示為一種模擬“知了”叫聲的電路，在發出“知了”叫聲的同時，發光二極管也隨之閃爍，可用其來作玩具。 工作原理: 　　三極管BG1﹑BG2等組成低頻振蕩器，其輸出端B通過電容C3和電位器W1加至BG3管的基極。BG3﹑BG4管等組成一音頻振蕩器，其振蕩頻率由R5﹑C4的數值決定，并受低頻振蕩器輸出電壓的控制。當BG2管由導通變為截止時，VB也由低電平迅速變為高電平，這一正跳變脈沖加至BG3管基極﹑發射極之間，使BG3管正偏壓增大，音頻振蕩頻率增高；反之，當BG2管由截止變導通時，使BG3管正偏壓減小，音頻振蕩頻率變低。于是，這一頻率高低變化的音頻信號經揚聲器后，即可發出連續不斷的“知了”聲響。 元件選擇及制作： 　　調整R3﹑C2的值可以改變“知了”叫聲的長短，R3的值可在50～100K范圍內選用，其它元件參考下表即可。 　　若從BG1管集電極A點通過電容C5和電位器W2后接到BG2管的基極（如圖中虛線所示），電路可發出模擬小雞的叫聲，改變電位器W2的值就可以出現青蛙或救護車報警聲等聲響。 編號 名稱 型號 數量 R1,R4,R5 電阻 1K 3 R2,R3 電阻 47K 1 C1 電解電容 4.7uF 1 C2 電解電容 10uF 1 C3,C5 電解電容 33uF 2 C4 瓷片電容 0.022uF 1 BG1,BG2,BG3 三極管 9014 3 BG4 三極管 9015 1 LED1,LED2 發光二極管 紅色 2 W1 可調電阻 75K 1 W2 可調電阻 10K 1 Y 揚聲器 8Ω 1 摘自:實用電子線路集
