電子小雞

來源:實用電子線路集　　作者:

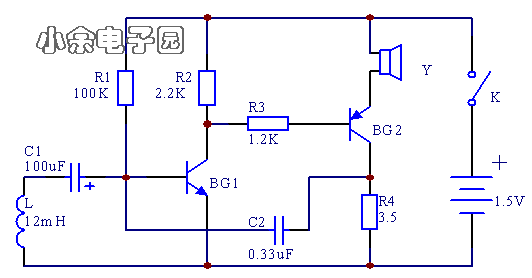

電路概述: 　　下圖是個模擬小雞叫聲的電路，當一只工藝品絨球小雞配上這個電路后，將會變得栩栩如生，更加吸引人。若將其裝在小盒子內，可獲得但聞其聲，難尋其影，情趣盎然的效果。 工作原理： 　　三極管BG1﹑BG2組成直接耦合放大器，BG2管集電極電壓經C2反饋至BG1管基極，使電路產生音頻振蕩。BG1管輸入回路接入由L﹑C1組成的串連諧振回路，又將使電路產生低頻間歇振蕩去調制上述音頻信號，從而使揚聲器發出“嘰呀﹑嘰呀”清晰﹑逼真的叫聲。 元件選擇及制作： 　　BG1用9014，BG2用9015，L采用12mH的色碼電感。為了縮小體積，設計的電路板要盡量小，喇叭Y選用超薄8Ω，0.25W的內磁小喇叭，以便能將其方便的放入玩具小雞內。電路用電極省，一節5號電池可用數月。電路只要焊接無誤，一般無需調試即可正常工作。
