簡易壓電陶瓷蜂鳴器

來源:本站　　作者:

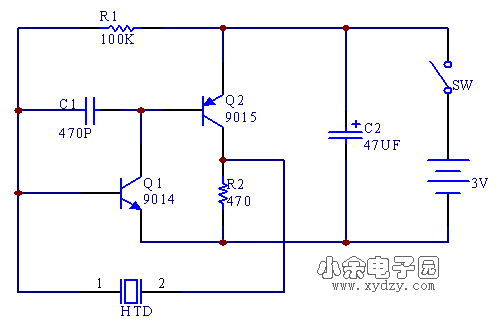

電路概述: 　　在此介紹一款壓電陶瓷蜂鳴器，因為電路很簡單，非常適合電子愛好者自制，可用來作各種玩具的音響源，也可用作音響報警器等。 工作原理: 　　電路見下圖。三極管BG1和BG2等組成兩級直耦式低頻放大電路，在放大器輸入端BG1管的基極與放大器輸出端BG2管的集電極之間接入一塊壓電陶瓷片HTD。在這里，HTD既是反饋元件（利用極間分布電容），又是發音元件，從而簡化了電路。 電阻R1是BG1管的偏置電阻，其阻值大小一方面決定電路工作電流，同時對發音音調的高低也有很大的影響。R1阻值增大，HTD發聲音調低沉，R1阻值減小，HTD發音就變高。電阻R2是三極管BG2的集電極負載電阻。電容C1是BG1管的負反饋電容，改變其容量大小，可改變HTD的發音音色。
