      要單片機8031產生音頻脈沖，只要算出某一音頻的周期，然后用計數器計數1/2 此周期，計時到即將輸出脈沖的I/O管腳反相，再重計時輸出，既可在此I/O管腳得到此音頻的脈沖。

   用8031內部定時/計數器計數，使其工作于模式1，要得到不同頻率的音頻信號，只要改變其計數值即可。如要產生頻率為f的音頻信號，計數器計數如下：
                                N=2-10/f（采用6M晶振）

    表1為C調各音符頻率與計數值N的對照表
     一、硬件
     用廣州單片機實驗室設計開發的ZH5101單板機，從其擴展口P1口的P1.0管腳拉出一根線，外加如右下圖所示的電路，就做成了會奏樂的單片機。
     二、軟件設計
     要輸出某一曲調，必須知道此曲調所包括的音符以及每個音符所占的節拍。本軟件將一個音符用一個字節的代碼表示。字節高四位代表簡碼，低四位代表音符的節拍數，設1/4拍所占時間為T，則一個節拍的時間為4T，如某一音符節拍為2/4拍，則聲音的延續時間為2T，在2T時間里，P1.0輸出的即為此音符的音頻脈沖。

     為使讀者能進一步了解此軟件的設計思想，現舉例如下：
     如要輸出曲調|63 43 26|，此譜只有4個音符，可先對這4個音符建一計數值表TAB如表2，再根據每個音符的簡碼號極其節拍數依次將其代碼存于TAB1地址開始的存儲單元，高四位存簡碼號，低四位存節拍。如6的簡碼號為1，節拍數為2/4，即2T，則寫入的數據代碼為12H，高四位為1，低四位為2（2T），這樣根據以上曲調從TAB1開始處依次寫入：12H，32H，42H，32H，24H，14H便組成了音符代碼表（表3）。

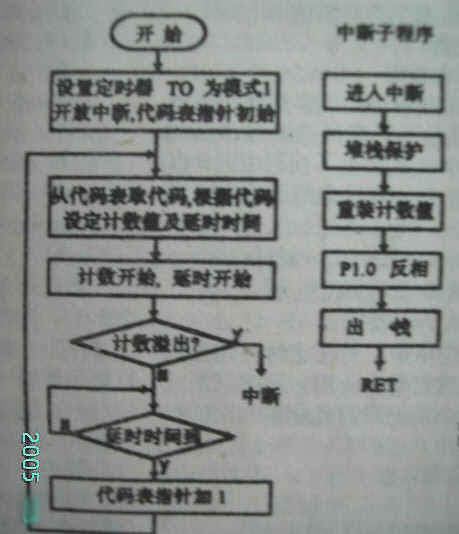

     程序運行時，從代碼表中依次讀出各音符代碼，根據高位的簡碼號從TAB表中取出相應的計數值送THO TLO，再根據低位的節拍數確定每個音符相應的延時時間。本程序流程圖如下：
     如果讀者手頭沒有單片機實驗板，不妨向本站郵購。郵購價：￥１１０（包括郵費）

表１

音符	頻率（Hz)	簡碼（Ｎ值）	音符	頻率（Hz)	簡碼（Ｎ值）
低１	２６２	Ｆ１１７Ｈ	＃４	７４０	ＦＡＢ８Ｈ
＃１	２７７	Ｆ１Ｅ５Ｈ	中５	７８４	ＦＢ０４Ｈ
低２	２９４	Ｆ２Ｂ６Ｈ	＃５	８３１	ＦＢ４ＣＨ
＃２	３１１	Ｆ３７０Ｈ	中６	８８０	ＦＢ８ＦＨ
低３	３３０	Ｆ４２９Ｈ	＃６	９３２	ＦＢＣＦＨ
低４	３４９	Ｆ４ＣＥＨ	中７	９８８	ＦＣ０ＢＨ
＃４	３７０	Ｆ５７１Ｈ	高１	１０４６	ＦＣ４３Ｈ
低５	３９２	Ｆ６０８Ｈ	＃１	１１０９	ＦＣ７ＡＨ
＃５	４１５	Ｆ６９６Ｈ	高２	１１７５	ＦＣＡＣＨ
低６	４４０	Ｆ７１ＦＨ	＃２	１２４５	ＦＣＤＣＨ
＃６	４６６	Ｆ７９ＥＨ	高３	１３１８	ＦＤＯ９Ｈ
低７	４９４	Ｆ８１７Ｈ	高４	１３９７	ＦＤ３４Ｈ
中１	５２３	Ｆ８８７Ｈ	＃４	１４８０	ＦＤ５ＣＨ
＃１	５５４	Ｆ８Ｆ２Ｈ	高５	１５６８	ＦＤ８２Ｈ
中２	５７８	Ｆ９３ＤＨ	＃５	１６６１	ＦＤＡ５Ｈ
＃２	６２２	Ｆ９Ｂ８Ｈ	高６	１７６０	ＦＤＣ７Ｈ
中３	６５９	ＦＡ１２Ｈ	＃６	１８６５	ＦＤＥ７Ｈ
中４	６９８	ＦＡ６７Ｈ	高７	１９７６	ＦＥ０５Ｈ

表２

音符	簡碼	Ｎ值	存儲地址
６	１	Ｆ７１ＦＨ	ＴＡＢ
２	２	Ｆ９３ＤＨ	ＴＡＢ＋２
３	３	ＦＡ１２Ｈ	ＴＡＢ＋４
４	４	ＦＡ６７Ｈ	ＴＡＢ＋６

表３

音符	節拍	代碼	存儲地址
６	２／４	１２Ｈ	ＴＡＢ１
３	２／４	３２Ｈ	ＴＡＢ１＋１
４	２／４	４２Ｈ	ＴＡＢ１＋２
３	２／４	３２Ｈ	ＴＡＢ１＋３
２	４／４	２４Ｈ	ＴＡＢ１＋４
６	４／４	１４Ｈ	ＴＡＢ１＋５
