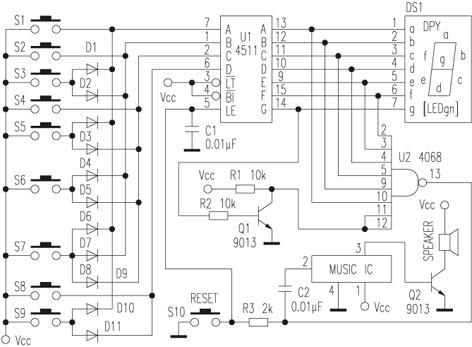

本搶答器通過十分巧妙的設計僅用兩塊數字芯片便實現了數顯搶答的功能，與其他搶答器電路相比較有分辨時間極短、結構簡單、成本低、制作方便等優點，并且還有防作弊功能。     其原理見附圖。     Ｓ１～Ｓ９為９個搶答按鍵，ＣＤ４５１１是ＢＣＤ碼７段譯碼器，ＣＤ４０６８是八輸入與非門，ＶＤ１～ＶＤ１１起對輕觸按鍵進行ＢＣＤ編碼的作用。初始狀態下，ＣＤ４５１１驅動ＬＥＤ數碼管顯示０，即Ａ、Ｂ、Ｃ、Ｄ、Ｅ、Ｆ這六個筆畫為１，Ｇ筆畫為０�，F將Ｇ筆畫信號用三極管反相，把０對應的筆畫信號變為全是１，然后將這些筆畫信號送給八輸入與非門ＣＤ４０６８。根據與非門的邏輯關系可知ＣＤ４０６８輸出為０，這樣７段譯碼器ＣＤ４５１１就處在了譯碼狀態。因為除０外的其他數字對應的筆畫信號不全為１，不能使ＣＤ４０６８輸出１，也不能使７段譯碼器ＣＤ４５１１處于譯碼狀態。所以當有按鍵按下時，ＣＤ４０６８就輸出鎖存信號０，致使７段譯碼器ＣＤ４５１１把所鍵入的數字鎖存顯示。這樣后按下的鍵就不起作用了。數碼管上就只顯示最先按下的鍵號。起到了搶答的作用。     Ｒ１和Ｃ１組成積分電路對鎖存信號做非常短暫的延時，其作用是讓數字電路有足夠的響應時間，使之鎖存穩定，不致于顯示亂碼。Ｃ２的作用是將直流觸發變為脈沖觸發，使音樂電路每搶答一次只響一次。Ｓ１０為復位鍵。該鍵可在主持人喊“開始”前按下。若Ｓ１０鍵按下后不顯示為０，則說明有人在作弊，所顯示的是哪個數字就是哪個人在作弊。                                                                     成都  張亦火
