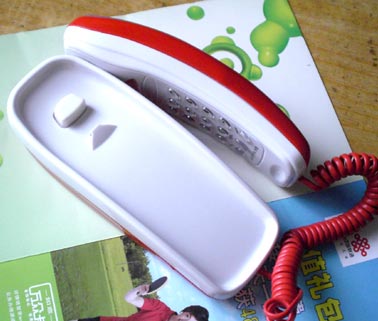

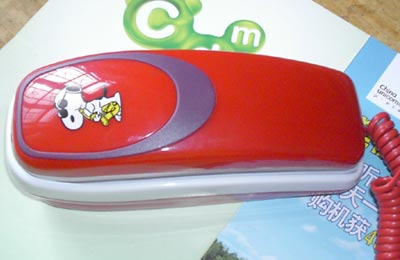

電話給了我們生活便利。固定電話目前擁有通話音質好、通話連續穩定、通話價格低廉等優點，因此，電話機已經成了家家戶戶的日常用品。學習電子的朋友，不訪可以了解一下電話機的裝配過程，內部結構，原理，同時可將家中裝多功一個電話分機。本電話機裝好后可以壁掛式安裝，也可以平放在寫字臺，外觀小巧美觀，特別適合家庭使用，也適合用來贈送朋友，說句實話，我自己都感到特別喜歡。該電話機響鈴聲音大，通話清晰。超級防雷、重撥功能、暫停功能、靜音功能、抗干電磁擾 ...

電  話  機  制  作  說  明

一、熟悉電路原理圖，盡量看懂各部分（元）件的作用。

二、按照材料表核對各元器件的數量和規格，必要時可用儀表來測量與核對。

三、安裝：

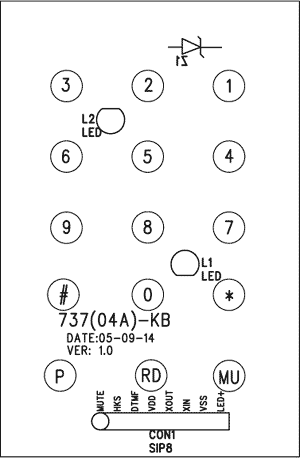

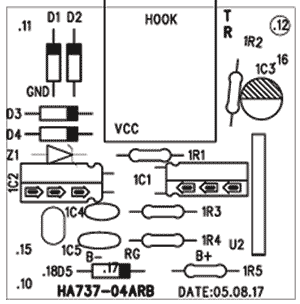

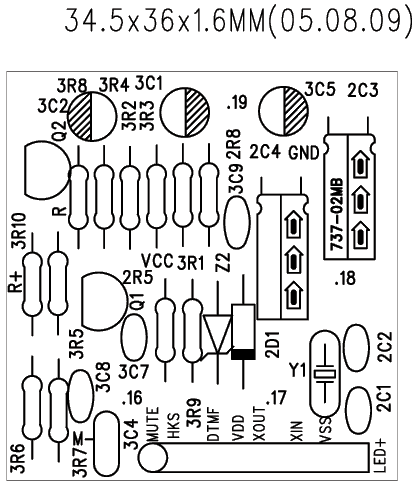

1、裝配、焊接元件到三塊電路板上：圖1鈴聲板；圖2主機板；圖3按鍵板。

                   圖1                                                               圖2                                                 圖3

（1）按照元件低到高開始裝起，先裝電阻和穩壓管、二極管4004，三塊板都比較小，元件不多，這三種元件可以一起一次性插入。把電路板反放到平整的桌面，元件腳朝上，焊接，剪腳；接著裝瓷片電容和電解電容，電解電容，全部為臥式安裝；接著裝三極管和晶振，裝滌綸電容。

（2）3.0V穩壓管是安裝在按鍵板上的，沒有相應的位置，正極插到L2位置的負極，負極插到L1位置的正極。

（3）電解電容1C3在提機/掛機HOOK收線制旁邊，可以放到最后裝外，最后裝收線制和電解電容1C3和集成塊KA2411。集成塊9102D已幫定在按鍵板上，減少了大家在裝配過程中靜電感應燒壞IC。

注意：D5、3C7、3C4、L1、L2無需安裝，本站沒有配備。

安裝、焊接好全部元件，仔細檢查一下各個部分，不能有連錫、虛焊或漏焊的。發現問題及時修正。

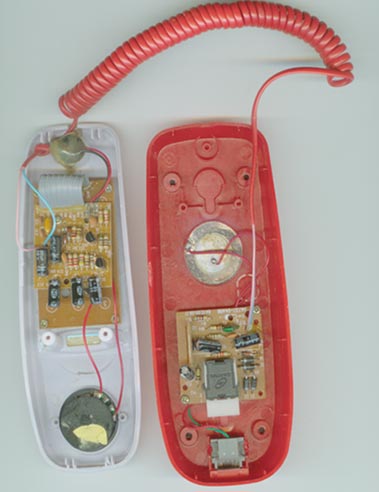

 2、手柄部分：

（1）裝上發音器，將咪頭（駐極體話筒）套入咪套后也置入相應位置。二根短線焊(1紅1黑)在咪頭上，此時要注意咪頭極性，紅色接正極，黑極接負極。

（2）裝喇叭時先將雙面海棉墊套上，壓緊在手柄底座相應的位置，二根紅線接在喇叭上，上面再貼上海綿膠蓋。

（3）將按鍵板焊上8拼的灰色排線，安裝排線后要注意少彎曲排線根部，否則容易引起排線的銅芯折斷，要加強排線的強度，可在排線的根部和電路板間注入熱熔膠。給3.0V穩壓管貼上PVC片，作用是防止引腳和壓在上面的主板短路。

（4）在手柄底座相應位置放入15個按鍵，放上導電膠，將按鍵板合，并安裝螺絲固定。

（5）將咪頭線，喇叭線、二芯曲線和排線的另一端對照原理圖焊到相應的主板位置上，注意位置不要焊錯。

（6）用螺絲將主板固定。

 3、座機底殼部份：

（1）二芯插座（632K）置于相應位置上，用電烙鐵加熱上邊，使固定。

（2）將蜂鳴片置于相應的位置上，在片邊四周或涂上膠水，并焊上接線。

（4）將蜂鳴片線，二芯插座線和二芯曲線的另一端對照原理圖焊到鈴聲板相應的位置上。

（5）用螺絲固定鈴聲板。

4測試總裝：

（1）         注意手柄面殼上裝好裝飾片。。

（2）         合攏機殼上下部分，接入線路，測試撥號，接聽，振鈴聲，話筒發話，聽筒喇叭發音等各個功能，都正常后既可打上螺絲固定。

（3）         手柄螺絲壓片和座機底殼螺絲海棉腳墊貼上。

迷你電話機套件：配有材料清單，原理圖，制作說明。清單如下：

電話機材料配套清單
元器件及位號對照表						裝配塑料、五金配件
NO	名稱	型號及規格	位  號	數量		NO	名   稱	型號及規格	位置	數量
1	碳膜電阻 1/4W±5%	2.2K	1R1,2R8,3R1,3R6	4		35	座機面殼			1
2		100K	1R2	1		36	座機底殼			1
3		1M	1R3	1		37	手柄面殼			1
4		120K	1R4	1		38	手柄底殼			1
5		820	1R5	1		39	數字鍵	0~9 * #		12
6		10K	2R5,3R2	2		40	功能鍵	靜音 重撥 暫停		3
7		4.7K	3R3,3R7	2		41	收線鈕			1
8		180	3R4	1		42	手柄螺絲片			1
9		5.6	3R5	1		43	手柄裝飾片			1
10		47K	3R8	1		44	導電膠	15點	737-04A專用	1
11		27K	3R9	1		45	收線制	HK-09	RBSRC H00K	1
12		18	3R10	1		46	咪頭	-54±1dB	手柄	1
13	瓷片電容	30	2C1,2C2	2		47	喇叭	Φ27×9mm 0.25w/32Ω	手柄	1
14		104	1C4,3C8,3C9	3		48	蜂鳴片	Φ27×0.45mm	鐵質	1
15	滌綸電容	222	1C5	1		49	插座	2C×50mm	623K	1
16	電解電容	2.2uf/100v	1C1,1C2	2		50	排線	8PINS×30mm	灰排	1
17		10uf/50v	1C3,3C1	2		51	二芯曲線	16cm+1.46m+13cm		1
18		100uf/10v	2C3,3C5	2		52	軟導線	Φ1×70mm紅色	蜂鳴片	2
19		0.47uf/50v	2C4	1		53		Φ1×75mm紅色	喇叭	2
20		2.2uf/50v	3C2	1		54		Φ1×50mm紅1黑1	咪頭	2
21	陶瓷晶振	3.58MHz	Y1	1		55	咪套	Φ12×Φ8.5×7mm	手柄咪	1
22	二極管	IN4004	D1~D4	4		56	咪海綿	Φ12×3mm	手柄咪	1
23		IN4148	2D1	1		57	雙面海棉墊	外27內23厚2mm	手柄喇叭	1
24	穩壓管	27V	Z1	1		58	PVC片	42×25×0.3	主板與KB板間	1
25		4.7V	Z2	1		59	螺絲	KA2.3×6 平頭Φ3.7mm	鍵板	4
26		3V	KB板上	1		60		PA2.3×6 頭Φ4.0mm	主板1鈴聲板2	3
27	三極管	8050	Q1	1		61		PA2.6×6 頭Φ4.2mm	主機殼4手柄殼2	6
28		9014	Q2	1		包裝材料
29	集成電路	9102D	U1	1		62	直線	2C  P+Y (1.2米)		1
30		KA24411	U2	1		63	海棉腳墊	Φ8.0×3mm	單面背膠黑色	4
31	電路板	36×34.5mm	737-02MB	1		64	入網證	HA737P?TDL系列		1
32		37×62.5mm	737-04AKB	1		65	膠袋	90×210×0.01mm	手柄	1
33		39×39.5mm	737-04ARB	1		66		100×240*0.01mm	座機	1
34		10×18mm	2411-BD	1		67	盒子	165×73×66		1
