五一電子閱讀：《學單片機》—《OCM12232系列點陣型液晶顯示模塊》

使用說明書

一、液晶驅動IC基本特性

1、具有低功耗、供應電壓范圍寬等特點。

2、具有16common和61segment輸出，并可外接驅動IC擴展驅動。

3、具有2560位顯示RAM（DD RAM），即80×8×4位

4、具有與68系列或80系列相適配的MPU接口功能，并有專用的指令集，可完成文本顯示或

圖形顯示的功能設置

二、模塊基本特性

視域尺寸：，60.5×18.0mm（12232-1/-2）,54.8×18.3mm（12232-3）

顯示類型：黃底黑字

LCD顯示角度：6點鐘直觀

驅動方式：1/32 duty，1/6 bias

連接方式：導電膠條，鐵框

● 補充說明：模塊外觀尺寸可根據用戶的要求進行適度調整。

三、工作參數

1、邏輯工作電壓（VDD-VSS）：2.4～6.0V

2、LCD驅動電壓(Vdd-Vlcd)：3.0～13.5V

3、工作溫度(Ta)：0～55℃（常溫） / -20～70℃（寬溫）

4、保存溫度(Tstg)：-10～70℃

四、電氣特性(測試條件 Ta=25,Vdd=5.0±0.25V)

1、輸入高電平(Vih)：3.5Vmin

2、輸入低電平(Vil)：0.55Vmax

3、輸出高電平(Voh)：3.75Vmin

4、輸出低電平(Vol)：1.0Vmax

5、工作電流：2.0mAmax

五、接口說明

PCB板引腳號	12232/1	12232/2	12232/3
1	VDD	VSS	同12232-1引腳
2	GND	VDD
3	VLCD	V0
4	RET	A0
5	CS1	CS1
6	CS2	CS2
7	R/W	CL(外振時鐘)
8	A0	/RD
9	D0	/WR
10	D1	D0
11	D2	D1
12	D3	D2	同12232-1引腳
13	D4	D3
14	D5	D4
15	D6	D5
16	D7	D6
17	背光	D7
18	背光	RES
19		背光
20		背光

管腳說明:

l VDD：邏輯電源正

l GND(VSS)：邏輯電源地

l VLCD(VEE,V0)：LCD驅動電源

l RET：復位端,對于68系列MPU:上升沿(L-H)復位，且復位后電平須保持為高電平（H）；

對于80系列MPU:下降沿(H-L)復位，且復位后電平須保持為低電平（L）。

l CS1：讀寫使能。對于68系列MPU，連接使能信號引腳，高電平有效；

對于80系列MPU，連接/RD引腳，低電平有效。

l CS2：同E1引腳。

l /RD：讀允許，低電平有效。

l /WR：寫允許，低電平有效。

l R/W：讀寫選擇，對于68系列MPU，高電平時讀數據，低電平時寫數據；

對于80系列MPU，低電平時允許數據傳輸，上升沿時鎖定數據。

l A0：數據/指令選擇。高電平：數據D0-D7將送入顯示RAM；

低電平：數據D0-D7將送入指令執行器執行。

l D0-D7：數據輸入輸出引腳。

六、指令描述

1、 顯示模式設置

R/W

CODE： A0　 /RD　 /WR D7 D6 D5 D4 D3 D2 D1 D0

功能：開/關屏幕顯示,不改變顯示RAM(DD RAM)中的內容,也不影響內部狀態。D=0，開顯示；D=1，關顯示。如果在顯示關閉的狀態下選擇靜態驅動模式，那么內部電路將處于安全模式。

2、 設置顯示起始行

R/W

CODE： A0　 /RD /WR D7 D6 D5 D4 D3 D2 D1 D0

功能：執行該命令后，所設置的行將顯示在屏幕的第一行。起始地址可以是0-31范圍內任意一行。行地址計數器具有循環計數功能，用于顯示行掃描同步，當掃描完一行后自動加一。

3、 頁地址設置

R/W

CODE： A0　 /RD　/WR D7 D6 D5 D4 D3 D2 D1 D0

功能：設置頁地址。當MPU要對DD RAM進行讀寫操作時，首先要設置頁地址和列地址。本指令不影響顯示。

A1	A0	頁地址
0	0	0
0	1	1
1	0	2
1	1	3

4、 列地址設置

R/W

CODE： A0　 /RD　/WR D7 D6 D5 D4 D3 D2 D1 D0

功能：設置DD RAM中的列地址。當MPU要對DD RAM進行讀寫操作前，首先要設置頁地址和列地址。執行讀寫命令后，列地址會自動加1，直到達到50H才會停止，但頁地址不變。

A6	A5	A4	A3	A2	A1	A0	列地址
0	0	0	0	0	0	0	0
0	0	0	0	0	0	1	1

1	0	0	1	1	1	0	4E
1	0	0	1	1	1	1	4F

5、 讀狀態指令

R/W

CODE： A0 /RD /WR D7 D6 D5 D4 D3 D2 D1 D0

BUSY

ADC

OM/OFF

RESET

功能：檢測內部狀態。

BUSY為忙信號位，BUSY =1：內部正在執行操作；BUSY =0：空閑狀態。

ADC為顯示方向位，ADC=0：反向顯示；ADC=1：正向顯示。

ON/OFF顯示開關狀態，ON/OFF=0：顯示打開，ON/OFF=1：顯示關閉。

RESET復位狀態，RESET=0：正常，RESET=1：內部正處于復位初始化狀態。

6、 寫顯示數據

R/W

CODE： A0　/RD　 /WR D7 D6 D5 D4 D3 D2 D1 D0

Write Data

功能：將8位數據寫入DD RAM，該指令執行后，列地址自動加1，所以可以連續將數據寫入DD RAM而不用重新設置列地址。

7、 讀顯示數據

R/W

CODE： A0　 /RD　/WR D7 D6 D5 D4 D3 D2 D1 D0

Read Data

功能：讀出頁地址和列地址限定的DD RAM地址內的數據。當“讀-修改-寫模式”關閉時，每執行一次讀指令，列地址自動加1，所以可以連續從DD RAM讀出數據而不用設置列地址。

注意：再設置完列地址后，首次讀顯示數據前必須執行一次空的“讀顯示數據”。這是因為設置完列地址后，第一次讀數據時，出現在數據總線上的數據是列地址而不是所要讀出的數據。

8、 設置顯示方向

R/W

CODE： A0　 /RD　/WR D7 D6 D5 D4 D3 D2 D1 D0

功能：該指令設置DD RAM中的列地址與段驅動輸出的對應關系

顯示當設置D=0時，反向；D=1時，正向。

9、 開/關靜態驅動模式設置

R/W

CODE： A0　 /RD　/WR D7 D6 D5 D4 D3 D2 D1 D0

功能：D=0表示關閉靜態顯示，D=1表示打開靜態顯示。

如果在打開靜態顯示時，執行關閉顯示指令，內部電路將被置為安全模式。

10、DUTY選擇

R/W

CODE： A0　 /RD　/WR D7 D6 D5 D4 D3 D2 D1 D0

功能：設置D=0 表示1/16DUTY，D=1表示1/32DUTY。

11、“讀-修改-寫”模式設置

R/W

CODE： A0　 /RD　/WR D7 D6 D5 D4 D3 D2 D1 D0

功能：執行該指令以后，每執行一次寫數據指令列地址自動加1；但執行讀數據指令時列地址不會改變。這個狀態一直持續到執行“END”指令。

注意：在“讀-修改-寫”模式下，除列地址設置指令之外，其他指令照常執行。

12、END指令

R/W

CODE： A0　 /RD　/WR D7 D6 D5 D4 D3 D2 D1 D0

功能：關閉“讀-修改-寫”模式，并把列地址指針恢復到打開“讀-修改-寫”模式前的位置。

13、復位指令

R/W

CODE： A0　 /RD　/WR D7 D6 D5 D4 D3 D2 D1 D0

功能：使模塊內部初始化。

初始化內容：① 設置顯示初始行為第一行；

②頁地址設置為第三頁。

復位指令對顯示RAM沒有影響。

14、設置安全模式

通過關閉顯示并打開靜態顯示的方法，可以設置安全模式，以減小功耗。

安全模式下的內部狀態：

l 停止LCD驅動。Segment和Common輸出VDD電平。

l 停止晶體震蕩并禁止外部時鐘輸入，晶振輸入OSC2引腳處于不確定狀態。

l 顯示數據和內部模式不變。

可通過打開顯示或關閉靜態顯示的方法關閉安全模式。

七、接口時序

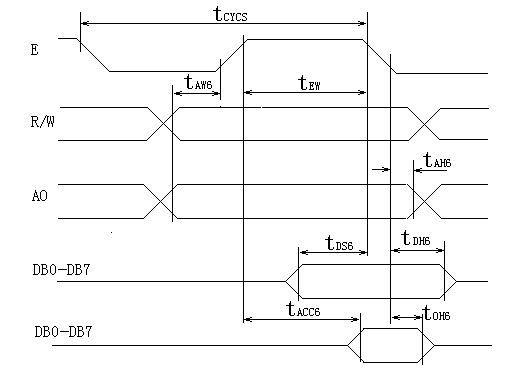

⒈ 與68系列MPU接口讀寫操作時序圖

時序１

時序參數表（VDD=5.0±10%,VSS=0V,Ta=-20～+75℃）

名稱		符號	最小值	最大值	單位
地址建立時間		Taw6	20		ns
地址保持時間		Tah6	10		ns
系統時鐘周期		Tcycs	1000		ns
E脈沖寬度	讀	Tew	100		ns
E脈沖寬度	寫	Tew	80		ns
數據建立時間		Tds6	80		ns
寫數據保持時間		Tdh6	10		ns
存取時間		Tacc6		90	ns
讀數據保持時間		Tch6	10	60	ns

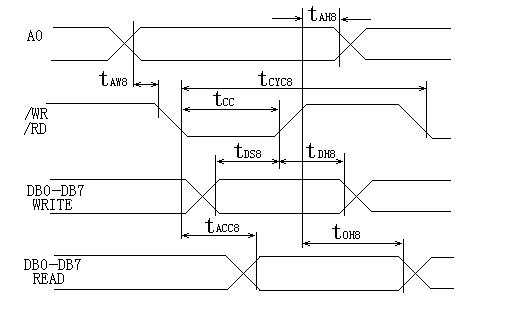

⒉ 與80系列MPU接口讀寫操作時序圖　

時序２

時序參數表（VDD=5.0±10%,VSS=0V,Ta=-20～+70℃）

名稱	符號	最小值	最大值	單位
地址建立時間	Taw8	20		ns
地址保持時間	Tah8	10		ns
/RW,/WR周期	Tcyc8	1000		ns
/RW,/WR脈沖寬度	Tcc	200		ns
數據建立時間	Tds8	80		ns
寫數據保持時間	Tdh8	10		ns
讀存取時間	Tacc8		90	ns
讀數據保持時間	Tch8	10	60	ns

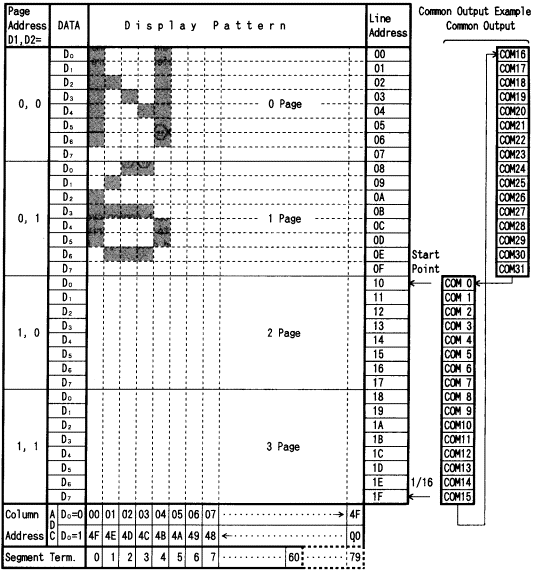

八、顯示數據存儲器（DDRAM）與地址的對應關系

（顯示設定為 1/32 DUTY，顯示起始行為10th）

九、應用舉例

1、 模塊接口與8031單片機測架連接表（以OCM12232-1模塊為例）：

模塊引腳	符號	8031單片機引腳
3	Vlcd	與GND間接一可調電阻
4	RET	Vcc
5	CS1	TXD
6	CS2	RXD
7	R/W	GND
8	A0	INT1
9～16	D0～D7	P1口

2、簡單的測試程序(模擬68MPU接口時序)

；********給主IC發送控制指令子程序**********

S_INS1:SETB TXD

CLR INT1

MOV P1,A

CLR TXD

LCALL DELAY

RET

；********給主IC發送顯示數據子程序**********

S_DAT1:SETB TXD

SETB INT1

MOV P1,A

CLR TXD

LCALL DELAY

RET

；********給輔IC發送控制指令子程序**********

S_INS2:SETB RXD

CLR INT1

MOV P1,A

CLR RXD

LCALL DELAY

RET

；********給輔IC發送顯示數據子程序**********

S_DAT2:SETB RXD

SETB INT1

MOV P1,A

CLR RXD

LCALL DELAY

RET

；********顯示錯位點程序**********

MOV R3, #55H

MOV R4, #0AAH

LDOT: MOV R2,#0B8H

LDOT1: MOV A,R2 ；頁地址設置，0頁

LCALL S_INS1

LCALL S_INS2

MOV A,#00H ；列地址設置，0列

LCALL S_INS1

LCALL S_INS2

MOV R1,#1EH ；發送顯示數據

LDOT2: MOV A, R3

LCALL S_DAT1

LCALL S_DAT2

MOV A, R4

LCALL S_DAT1

LCALL S_DAT2

DJNZ R1, LDOT2

MOV A, R3

LCALL S_DAT1

LCALL S_DAT2

INC R2

CJNE R2,#0BCH,LDOT1

LCALL DEALY

RET
