一、 簡述
●單片8至16分鐘語音錄放
●內置微控制器串行通信接口
●3V單電源工作
●多段信息處理
●工作電流25-30mA,維持電流1μA
●不耗電信息保存100年(典型值)
●高質量、自然的語音還原技術
●10萬次錄音周期(典型值)
●自動靜噪功能

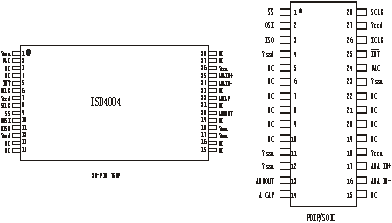

javascript:if(this.width>screen.width-333)this.width=screen.width-333" border=0>同相模擬輸入(ANA IN+) 這是錄音信號的同相輸入端。輸入放大器可用單端或差分驅動。單端輸入時,信號由耦合電容輸入,最大幅度為峰峰值32mV,耦合電容和本端的3KΩ電阻輸入阻抗決定了芯片頻帶的低端截止頻率。差分驅動時,信號最大幅度為峰峰值16mV，為ISD33000系列相同。
音頻輸出(AUD OUT) 提供音頻輸出,可驅動5KΩ的負載。
片選(SS) 此端為低,即向該ISD4004芯片發送指令，兩條指令之間為高電平。
串行輸出(MISO) ISD的串行輸出端。ISD未選中時,本端呈高阻態。
中斷(/INT) 本端為漏極開路輸出。ISD在任何操作(包括快進)中檢測到EOM或OVF時,本端變低并保持。中斷狀態在下一個SPI周期開始時清除。中斷狀態也可用RINT指令讀取。OVF標志----指示ISD的錄、放操作已到達存儲器的未尾。EOM標志----只在放音中檢測到內部的EOM標志時,此狀態位才置1。
行地址時鐘(RAC) 漏極開路輸出。每個RAC周期表示ISD存儲器的操作進行了一行(ISD4004系列中的存貯器共2400行)。該信號175ms保持高電平,低電平為25ms�？爝M模式下,RAC的218.75μs是高電平,31.25μs為低電平。該端可用于存儲管理技術。
外部時鐘(XCLK) 本端內部有下拉元件。芯片內部的采樣時鐘在出廠前已調校,誤差在 +1%內。商業級芯片在整個溫度和電壓范圍內, 頻率變化在+2.25%內。工業級芯片在整個溫度和電壓范圍內,頻率變化在-6/+4%內,此時建議使用穩壓電源。若要求更高精度,可從本端輸入外部時鐘(如前表所列)。由于內部的防混淆及平滑濾波器已設定,故上述推薦的時鐘頻率不應改變。輸入時鐘的占空比無關緊要,因內部首先進行了分頻。在不外接地時鐘時,此端必須接地。
自動靜噪(AMCAP) 當錄音信號電平下降到內部設定的某一閾值以下時,自動靜噪功能使信號衰弱,這樣有助于養活無信號(靜音)時的噪聲。通常本端對地接1mF的電容,構成內部信號電平峰值檢測電路的一部分。檢出的峰值電平與內部設定的閾值作比較,決定自動靜噪功能的翻轉點。大信號時,自動靜噪電路不衰減,靜音時衰減6dB。1mF的電容也影響自動靜噪電路對信號幅度的響應速度。本端接VCCA則禁止自動靜噪。
指令表
|
指令 |
8位控制碼<16位地址> |
操作摘要 |
|
POWERUP |
00100XXX<XXXXXXXXXXXXXXXX> |
上電:等待TPUD后器件可以工作 |
|
SET PLAY |
11100XXX< A15-A0> |
從指定地址開始放音。必須后跟PLAY指令使放音繼續 |
|
PLAY |
11110XXX< XXXXXXXXXXXXXXXX > |
從當前地址開始放音(直至EOM或OVF) |
|
SET REC |
10100XXX<A15 -A0> |
從指定地址開始錄音。必須后跟REC指令錄音繼續 |
|
REC |
10110XXX< XXXXXXXXXXXXXXXX > |
從當前地址開始錄音(直至OVF或停止) |
|
SET MC |
11101XXX<A15 -A0> |
從指定地址開始快進。必須后跟MC指令快進繼續 |
|
MC |
11111XXX< XXXXXXXXXXXXXXXX > |
執行快進,直到EOM.若再無信息,則進入OVF狀態 |
|
STOP |
0X110XXX< XXXXXXXXXXXXXXXX > |
停止當前操作 |
|
STOP WRDN |
0X01XXXX< XXXXXXXXXXXXXXXX > |
停止當前操作并掉電 |
|
RINT |
0X110XXX< XXXXXXXXXXXXXXXX > |
讀狀態:OVF和EOM |

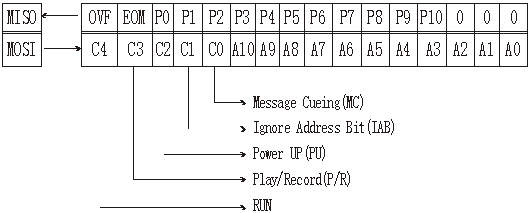

javascript:if(this.width>screen.width-333)this.width=screen.width-333" border=0>|
位 |
值 |
功 能 |
|
位 |
值 |
功 能 |
|
|
1
0 |
|
|
1
0 |
| |
|
|
1
0 |
|
|
1
|
| |
|
|
1
0 |
|
|
|
|

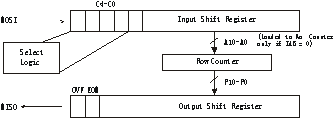

javascript:if(this.width>screen.width-333)this.width=screen.width-333" border=0>|
Symbol |
Parameters |
Min |
Typ |
Max |
Units |
|
TSSS |
/SS Setup Time |
500 |
|
|
nsec |
|
TSSH |
/SS Hold Time |
500 |
|
|
nsec |
|
TDIS |
Data in Setup Time |
200 |
|
|
nsec |
|
TDIH |
Data in Hold Time |
200 |
|
|
nsec |
|
TPD |
Output Delay |
|
|
500 |
nsec |
|
TDF |
Output Delay to Hiz |
|
|
500 |
nsec |
|
TSSmin |
/SS HIGH |
1 |
|
|
μsec |
|
TSCKhi |
SCLK High Time |
400 |
|
|
nsec |
|
TSCKlow |
SCLK Low Time |
400 |
|
|
nsec |
|
F0 |
CLK(Frequency) |
|
|
1000 |
kHz |
注意二：ISD4004的控制方式與ISD33000系列完全相同，可相互參閱。
ISD4002/4003/4004芯片參數表
|
型號 |
|
控制碼+地址位 | ||||
|
120 |
600 |
200 |
8.0K |
3.4K |
5+11 | |
|
180 |
600 |
300 |
5.3k |
2.3k |
5+11 | |
|
240 |
600 |
400 |
4.0k |
1.7k |
5+11 | |
|
240 |
1200 |
200 |
8.0K |
3.4K |
5+11 | |
|
360 |
1200 |
300 |
5.3K |
2.3K |
5+11 | |
|
480 |
1200 |
400 |
4.0K |
1.7K |
5+11 | |
|
480 |
2400 |
200 |
8.0K |
3.4K |
8+16 | |
|
960 |
2400 |
400 |
4.0K |
1.7K |
8+16 |
