ISD1700 是華邦 ISD 公司 2007 年新推出的單片優質語音錄放電路，該芯片 提供多項新功能，包括內置專利的多信息管理系統，新信息提示（ vAlert ） , 雙運作模式（獨立 & 嵌入式），以及可定制的信息操作指示音效。芯片內部 包含有自動增益控制、麥克風前置擴大器、揚聲器驅動線路、振蕩器與內存等的全方位整合系統功能。
一、 特點：
· 可錄、放音十萬次，存儲內容可以斷電保留一百年
· 兩種控制方式，兩種錄音輸入方式，兩種放音輸出方式
· 可處理多達 255 段信息
· 有豐富多樣的工作狀態提示
· 多種采樣頻率對應多種錄放時間
· 音質好，電壓范圍寬，應用靈活，價廉物美
二、 電特性：
· 工作電壓： 2.4V-5.5V,, 最高不能超過 6V
· 靜態電流： 0.5 - 1 μA
· 工作電流： 20mA
用戶可利用震蕩電阻來自定芯片的采樣頻率，從而決定芯片的錄放時間和錄放音質。下表為 ISD1700 的參數表：
|
時間（秒） |
20 |
30 |
37 |
45 |
60 |
|
采樣率（ KHZ ） |
12 |
8 |
6.4 |
5.3 |
4 |
|
ROSC 阻值（ KΩ ） |
60 |
80 |
100 |
120 |
160 |
三、獨立按鍵工作模式
ISD1700 的獨立按鍵工作模式錄放電路非常簡單（后附圖），而且功能強大。不僅有錄、放功能，還有快進、擦除、音量控制、直通放音和復位等功能。這些功能僅僅通過按鍵就可完成。
在按鍵模式工作時，芯片可以通過 LED 管腳給出信號來提示芯片的工作狀態，并且伴隨有提示音，用戶也可自定 4 種提示音效。
錄音操作：
按下 REC 鍵， REC 管腳電平變低后開始錄音，直到松開按鍵使電平拉高或者芯片錄滿時結束。錄音結束后，錄音指針自動移向下一個有效地址。而放音指針則指向剛剛錄完的那段語音地址。
放音操作 ：
放音操作有兩種模式，分別是邊沿觸發和電平觸發，都由 PLAY 管腳觸發。
A ）邊沿觸發模式：
點按一下 PLAY 鍵， PLAY 管腳電平變低便開始播放當前段的語音，并在遇到 EOM 標志后自動停止。放音結束后，播放指針停留在剛播放的語音起始地址處，再次點按放音鍵會重新播放剛才的語音。在放音期間， LED 燈會閃爍直到放音結束時熄滅。如果在放音期間點按放音鍵會停止放音。
B ）電平放音模式：
如果一直按住 PLAY 鍵，使 PLAY 管腳電平持續為低，那么會將芯片內所有語音信息播放出來，并且循環播放直到松開按鍵將 PLAY 管腳電平拉高。在放音期間 LED 閃爍。當放音停止，播放指針會停留在當前停止的語音段起始位置。
快進操作：
點按一下 FWD 按鈕將 FWD 端拉低，會啟動快進操作�？爝M操作用來將播放指針移向下一段語音信息。當播放指針到達最后一段語音處時，再次快進，指針會返回到第一段語音。當下降沿來到 FWD 端時，快進操作還要決定于芯片當時的狀態：
如果芯片在掉電狀態并且當前播放指針的位置不在最后一段，那么指針會前進一段，到達下一段語音處
如果芯片在掉電狀態并且當前播放指針的位置在最后一段，那么指針會返回到第一段語音處。
如果芯片正在播放一段語音（非最后一段），那么此時放音停止，播放指針前進到下一段，緊接著播放新的語音。
如果芯片正在播放最一段語音，那么此時，放音停止，播放指針返回到第一段語音，緊接著播放第一段語音。擦除操作：
擦除操作分為單段擦除和全體擦除兩種擦除方式，區別如下：
單個擦除：
只有第一段或最后一段語音可以被單個擦除。點按一下 ERASE 健將 ERASE 管腳拉低，這時具體的擦除情況要看播放指針的狀態：
· 如果芯片空閑并且播放指針指向第一段語音，則會刪除第一段語音，播放指針指向新的第一段語音（執行擦除操作前的第二段）
· 如果芯片空閑并且播放指針指向最后一段語音，則會刪除最后一段語音，播放指針指向新的最后一段語音（執行擦除操作前的倒數第二段）
· 如果芯片空閑并且播放指針指向沒有指向第一或最后一段語音，則不會刪除任何語音，播放指針也不會被改變
· 如果芯片當前正在播放第一段或最后一段語音，點按下 ERASE 鍵會刪除當前語音。
全體擦除：
當按下 ERASE 鍵將 ERASE 管腳電平拉低超過 2.5 秒鐘，會觸發全體擦除操作，刪除全部語音信息。
復位操作：
如果用 RESET 控制此管腳，建議 RESET 管腳與地之間連接 一個 0.1 μF 電容。當 RESET 被觸發，芯片將播放指針和錄音指針都放置在最后一段語音信息的位置。
音量操作：
點按一下 VOL 鍵將 VOL 管腳拉低會改變音量大小。每按一下，音量會減小一檔，再到達最小檔后再按的話，會增加音量直到最大檔，如此循環�？偣灿� 8 個音量檔供用戶選擇，每一檔會改變 4dB 。復位操作會將音量檔放在默認位置，即最大音量。
FT 直通操作：
按住 FT 鍵將 FT 管腳持續保持在低電平會啟動直通模式。出廠設定的是在芯片空閑狀態，直通操作會將語音從 Analn 端直接通往喇叭端或 AUD 輸出口。在錄音期間按下 FT 鍵，會同時錄下 Analn 進入的語音信號。
四 管腳功能說明：
|
管 腳
名 稱 |
PDIP/SOIC
管腳 |
TSOP
管腳 |
引 腳 說 明 |
|
VCCD |
1 |
22 |
數字電路電源 |
|
/LED |
2 |
23 |
LED 指示信號輸出 |
|
/RESET |
3 |
24 |
芯片復位 |
|
MISO |
4 |
25 |
SPI 接口的串行輸出。 ISD1700 在 SCLK 下降沿之前的半個周期將數據放置在 MISO 端。數據在 SCLK 的下降沿時移出 |
|
MOSI |
5 |
26 |
SPI 接口的數據輸入端口。主控制芯片在 SCLK 上升沿之前的半個周期將數據放置在 MOSI 端。數據在 SCLK 上升沿被鎖存在芯片內。此管腳在空閑時，應該被拉高 |
|
SCLK |
6 |
27 |
SPI 接口的時鐘。由主控制芯片產生，并且被用來同步芯片 MOSI 和 MISO 端各自 的數據輸入和輸出。此管腳空閑時，必須拉高。 |
|
/SS |
7 |
28 |
為低時，選擇該芯片成為當前被控制設備并且開啟 SPI 接口�？臻e時，需要拉高 |
|
VSSA |
8 |
1 |
模擬地 |
|
AnaIn
|
9 |
2 |
芯片錄音或直通時，輔助的模擬輸入。需要一個交流耦合電容（典型值為 0.1uF ），并且輸入信號的幅值不能超出 1.0Vpp 。 APC 寄存器的 D3 可以決定 Analn 信號被立刻錄制到存儲器中，與 Mic 信號混合被錄制到存儲器中，或者被緩存到喇叭端并 經由直通線路從 AUD/AUX 輸出。 |
|
MIC+ |
10 |
3 |
麥克風輸入 + |
|
MIC- |
11 |
4 |
麥克風輸入 - |
|
VSSP2 |
12 |
5 |
負極 PWM 喇叭驅動器地 |
|
SP- |
13 |
6 |
喇叭輸出 - |
|
VCCP |
14 |
7 |
PWM 喇叭驅動器電源 |
|
SP+ |
15 |
8 |
喇叭輸出 + |
|
VSSP1 |
16 |
9 |
正極 PWM 喇叭驅動器地 |
|
AUD/
AUX |
17 |
10 |
輔助輸出，決定于 APC 寄存器的 D7 ，用來輸出一個 AUD 或 AUX 輸出。 AUD 是一個單端電流輸出，而 AuxOut 是一個單端電壓輸出。他們能夠被用來驅動一個外部揚聲器。出廠默認設置為 AUD 。 APC 寄存器的 D9 可以使其掉電。 |
|
AGC |
18 |
11 |
自動增益控制 |
|
/VOL |
19 |
12 |
音量控制 |
|
ROSC |
20 |
13 |
振蕩電阻， ROSC 用一個電阻連接到地，決定芯片的采樣頻率 |
|
VCCA |
21 |
14 |
模擬電路電源 |
|
/FT
|
22 |
15 |
在獨立芯片模式下，當 FT 一直為低， Analn 直通線路被激活。 Analn 信號被立刻從 Analn 經由音量控制線路發射到喇叭以及 AUD/AUX 輸出。不過，當在 SPI 模式下， SPI 無視這個輸入，而且直通線路被 APC 寄存器的 D0 所控制。該管腳有一個內部上拉設備和一個內部防抖動電路 ，允許使用按鍵開關來控制開始和結束。 |
|
/PLAY |
23 |
16 |
播放控制端 |
|
/REC |
24 |
17 |
錄音控制端 |
|
/ERASE |
25 |
18 |
擦除控制端 |
|
/FWD |
26 |
19 |
快進控制端 |
|
RDY / INT |
27 |
20 |
一個開路輸出。
Ready( 獨立模式 )
該管腳在錄音，放音，擦除和指向操作時保持為低，保持為高時進入掉電狀態。
Interrupt(SPI 模式 )
在完成 SPI 命令后，會產生一個低信號的中斷。一旦中斷消除，該腳變回為高。 |
|
VSSD |
28 |
21 |
數字地 |
五 ISD1700 的典型電路：

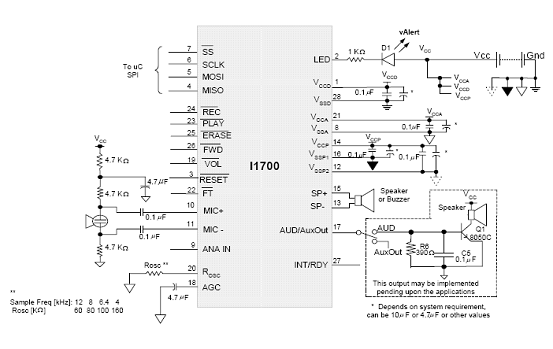

圖 1 MIC 錄音電路 |
圖 2 Analn 輸入電路 |
圖 3 SPI 接口控制電路 | |
