選擇分類:當前分類——當前分類 相關聯或者相類似的文章: 三十分鐘一個小時學會單片機(9045) 什么是單片機?單片機有什么用? (8723) 如何用STC板將代碼燒錄進IC(8681) 怎樣安裝AT51編程板的USB轉串口軟件?(8206) 送給單片機愛好者——LED在線編碼器(1814) 送給單片機愛好者——LED點陣在線編碼器(1544) 單片機系統中的漢字顯示(1492) 帶語音報數功能的搶答器(1489) 用VB進行串口實時數據采集(1347) 用AT89C2051設計超聲波測距儀(1171) 小小電子鬧鐘 生活學習良伴(1165) DS1820測溫原理(1129) 幾句代碼實現控制攝像頭(轉)(1117) STC單片機選型指南(1111) 自制PIC單片機編程器(1105) USB轉串口芯片CH340(1010) 快速學習單片機之黃金機會!(1010) 告戒購單片機開發實驗板初學者(970) 新款實用旋轉LED顯示屏A(890) 使用市售 USB轉RS232串口與PLC通信的測試報告 (881) 首頁 前頁 后頁 尾頁 本站推薦: | 2. 模擬開關燈 1. 實驗任務
如圖4.2.1所示,監視開關K1(接在P3.0端口上),用發光二極管L1(接在單片機P1.0端口上)顯示開關狀態,如果開關合上,L1亮,開關打開,L1熄滅。

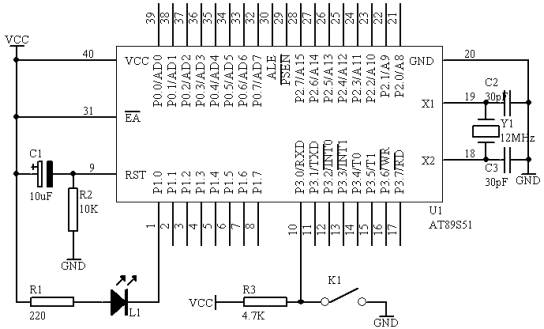

2. 電路原理圖
![]() 圖4.2.1
3. 系統板上硬件連線
(1). 把“單片機系統”區域中的P1.0端口用導線連接到“八路發光二極管指示模塊” 區域中的L1端口上;
(2). 把“單片機系統”區域中的P3.0端口用導線連接到“四路撥動開關”區域中的K1端口上;
4. 程序設計內容
(1). 開關狀態的檢測過程
單片機對開關狀態的檢測相對于單片機來說,是從單片機的P3.0端口輸入信號,而輸入的信號只有高電平和低電平兩種,當撥開開關K1撥上去,即輸入高電平,相當開關斷開,當撥動開關K1撥下去,即輸入低電平,相當開關閉合。單片機可以采用JB BIT,REL或者是JNB BIT,REL指令來完成對開關狀態的檢測即可。
(2). 輸出控制
如圖3所示,當P1.0端口輸出高電平,即P1.0=1時,根據發光二極管的單向導電性可知,這時發光二極管L1熄滅;當P1.0端口輸出低電平,即P1.0=0時,發光二極管L1亮;我們可以使用SETB P1.0指令使P1.0端口輸出高電平,使用CLR P1.0指令使P1.0端口輸出低電平。

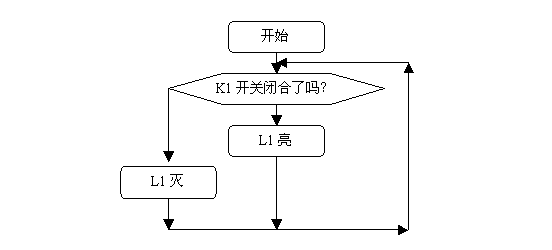

5. 程序框圖
![]() ![]() 圖4.2.2
6. 匯編源程序
ORG 00H
START: JB P3.0,LIG
CLR P1.0
SJMP START
LIG: SETB P1.0
SJMP START
END
7. C語言源程序
#include <AT89X51.H>
sbit K1=P3^0;
sbit L1=P1^0;
void main(void)
{
while(1)
{
if(K1==0)
{
L1=0; //燈亮
}
else
{
L1=1; //燈滅
}
}
} 1、 本站不保證以上觀點正確,就算是本站原創作品,本站也不保證內容正確。 2、如果您擁有本文版權,并且不想在本站轉載,請書面通知本站立即刪除并且向您公開道歉! |
